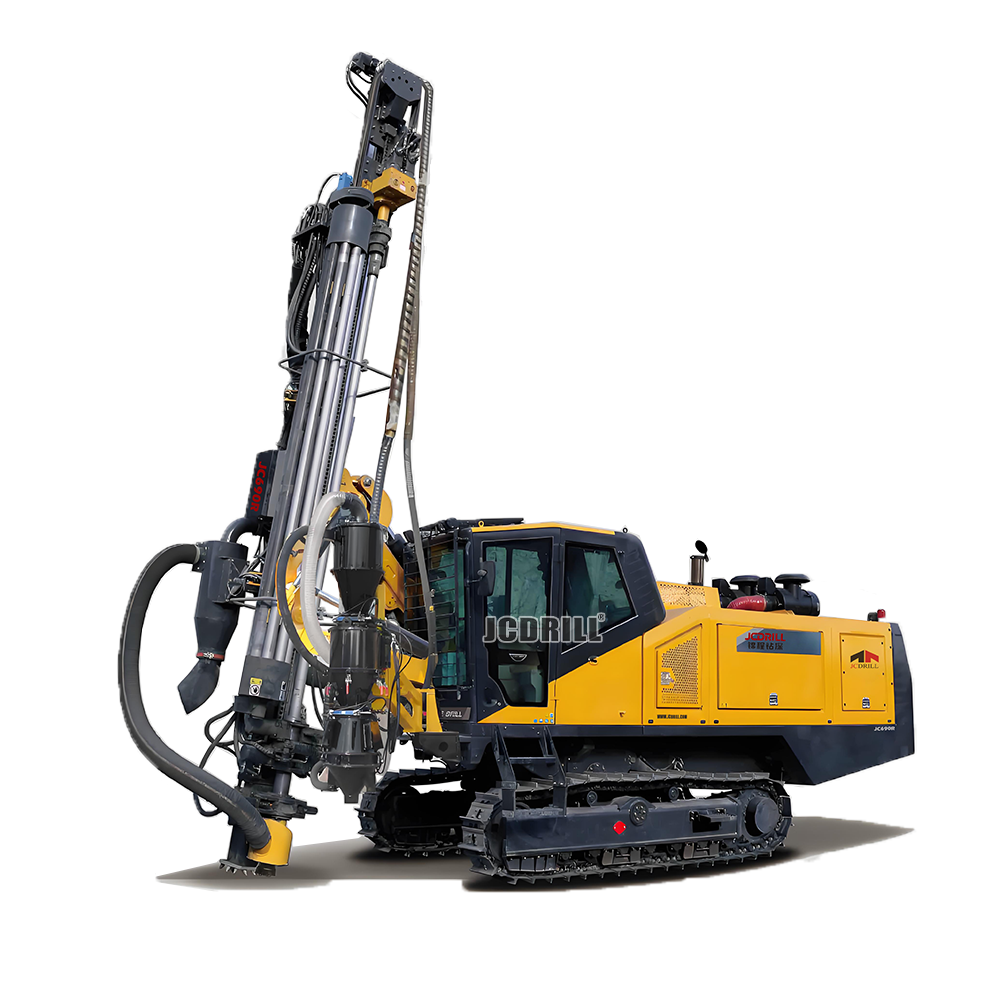

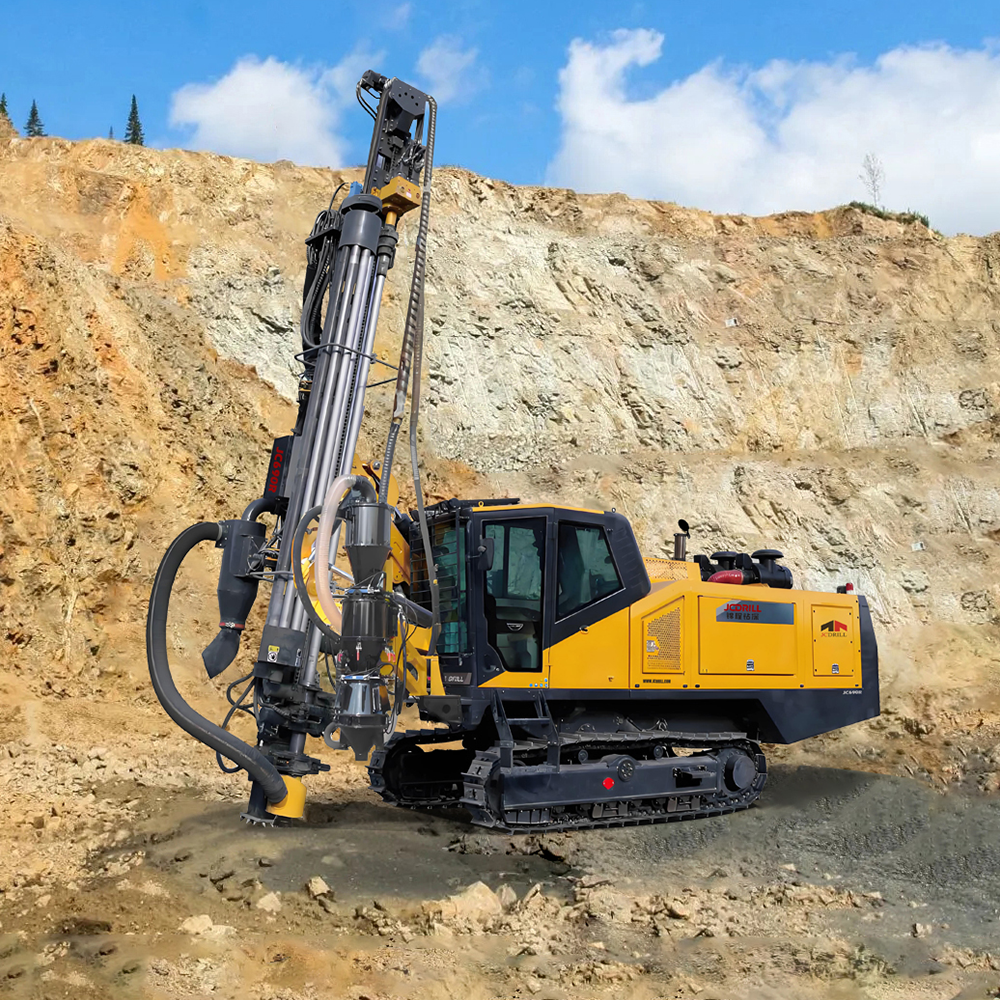

آلة حفر الصخور الهيدروليكية JC690R DTH، منصة حفر RC للتحكم في الدرجات

جهاز الحفر الهيدروليكي JC690R مصمم لتطبيقات الحفر بأسفل الحفرة (DTH) والحفر بالتدوير العكسي (RC). تم تطوير هذا الجهاز للتعدين عالي الكفاءة، وحفر آبار المياه، والاستكشاف الجيوتقني، ويجمع بين الأداء القوي، والأتمتة، والمسؤولية البيئية في آلة واحدة.

تم بناء JC690R على هيكل سفلي زاحف قوي للخدمة الشاقة مزود بمسارات عريضة وقدرة تذبذب 10 درجات، مما يضمن استقرارًا ممتازًا وقدرة على الصعود حتى في التضاريس الوعرة. تم تجهيز الماكينة بمحرك Cummins QSL8.9-C360 بشاحن توربيني (359 حصان)، مقترن بضاغط هواء لولبي دوار Sullair ثنائي المرحلة قادر على ضغط 23 بار وتدفق هواء 19.5 متر مكعب/دقيقة. تضمن هذه الميزات معدلات اختراق عالية في التكوينات الصخرية بصلابة تتراوح من F=6 إلى F=20.

يعد نظام المناولة الأوتوماتيكي بالكامل للقضبان مفتاح كفاءته، حيث يمكّن المشغل من تحميل وتفريغ أنابيب الحفر باستخدام عصا تحكم واحدة. يشتمل الجهاز أيضًا على جامع غبار هيدروليكي جاف بالكامل، مما يجعله متوافقًا مع المعايير البيئية الحديثة ويضمن بيئة عمل نظيفة وآمنة.

بفضل قطر الثقب الأقصى البالغ 152 مم، وعمق الحفر البالغ 25 مترًا، وعزم الدوران الذي يصل إلى 4300 نيوتن متر، يعتبر JC690R أداة شاملة في ظروف الحفر الصعبة.

>> الخصائص

1. قدرة حفر قوية ثنائية النظام (DTH + RC)
تم تصميم JC690R للتبديل بسهولة بين أوضاع الحفر DTH و RC، مما يسمح للمشغلين بالتكيف مع التكوينات الجيولوجية المختلفة ومتطلبات المشروع دون تغيير أجهزة الحفر.

2. أتمتة رائدة في الصناعة
يتيح نظام المناولة الأوتوماتيكي للأنابيب تخزين الأنابيب وتحميلها وتثبيتها بشكل آلي بالكامل عبر عصا تحكم واحدة. وهذا يقلل من كثافة العمل، ويقلل من وقت التوقف، ويزيد من السلامة التشغيلية.

3. نظام تحكم دقيق
تجمع لوحة التحكم سهلة الاستخدام بين معلمات الحفر وتشخيصات النظام والتنبيهات. يساعد العرض في الوقت الفعلي لزوايا جهاز الحفر وضغط الضاغط المشغل على تحسين دقة الحفر وإدارة عمليات الموقع بكفاءة.

4. مجموعة نقل حركة عالية الكفاءة
مجهز بمحرك Cummins بقوة 359 حصان وضاغط هواء Sullair ثنائي المرحلة، يوفر JC690R أداءً موثوقًا به حتى في أصعب التكوينات الصخرية. نظام حقن الوقود ونظام ترشيح الهواء ثنائي المرحلة يزيدان من كفاءة الوقود ويطيلان عمر المحرك.

5. نظام دوران وتغذية فائق
يتميز رأس الدوران بمحرك هيدروليكي من USA Eaton، ويوفر عزم دوران يصل إلى 4300 نيوتن متر وسرعات دوران قابلة للتعديل من 0 إلى 100 دورة في الدقيقة. تضمن سلسلة التغذية المعززة بالفولاذ المقاوم للصدأ ومحركات الدوران المزدوجة تشغيلًا سلسًا وخاليًا من الانحشار.

6. هيكل سفلي للخدمة الشاقة وقابلية المناورة
يوفر الهيكل السفلي من نوع الزاحف مع مسارات عريضة 350 مم تذبذبًا بمقدار 10 درجات، وقدرة صعود 20 درجة، وسرعة سير 2-3 كم/ساعة، مما يتيح الانتقال السريع بين مواقع الحفر والاستقرار على الأراضي غير المستوية.

7. نظام جمع الغبار الهيدروليكي
يتضمن جهاز الحفر جامع غبار هيدروليكي جاف من نوع الدرع المنزلق لاحتجاز غبار الحفر بفعالية، وتحسين جودة الهواء، وحماية المكونات الداخلية — وهو أمر ضروري للموثوقية على المدى الطويل وتلبية اللوائح البيئية.

8. تصميم وحدات مع خيارات مخصصة
يتوافق جهاز الحفر مع نظام فاصل الإعصار RC الاختياري وأنظمة صندوق الهواء، مما يجعله متعدد الاستخدامات لأخذ عينات المعادن والاستكشاف والحفر الدقيق.

>> المواصفات

>> التطبيق

مشاريع التعدين السطحي وتحت الأرض

مثالي لحفر ثقوب التفجير عالية الكفاءة، واستكشاف المعادن، وأخذ العينات في كل من البيئات السطحية والجوفية.

المسح الجيولوجي وحفر الاستكشاف
دقيق وموثوق به للحفر بالدوران العكسي وأخذ عينات اللب باستخدام وحدات RC الاختيارية.

حفر آبار المياه والطاقة الحرارية الأرضية
يحفر آبارًا متوسطة العمق بكفاءة في طبقات التربة والصخور المختلفة، وهو مثالي لمشاريع الوصول إلى المياه في المناطق الريفية أو النائية.

المشاريع المدنية والبنية التحتية
قابل للتطبيق في حفر الأساسات، وحفر ثقوب مسامير التثبيت، وتثبيت المنحدرات في الطرق السريعة، والجسور، والأنفاق، والسدود.

التحقيقات البيئية والهيدرولوجية
يوفر الدقة والتحكم في الغبار لأخذ العينات العلمية ومراقبة المياه الجوفية والتربة.

لماذا يتفوق JC690R في حفر التحكم بالدرجة

1. الدقة مهمة

• يوفر عينات RC غير ملوثة لتحليل موثوق لدرجة الخام

• يضمن رسم خرائط دقيق للحدود بين صخور النفايات والخام ذو القيمة العالية

2. اتخاذ قرارات فعالة من حيث التكلفة

• يقلل من مخاطر التخفيف بنسبة تصل إلى 30% مقارنة بالطرق التقليدية

• يوفر بيانات حاسمة لتحديد جدوى التعدين وربحيته

3. مصمم لعلماء الجيولوجيا في المناجم

• نقل سريع بين مواقع الحفر

• الحد الأدنى من فقدان العينات لنتائج تحليل موثوقة
