قطر الحفرة: 121 ملم
عمق الحفر: 2000 1600 1300 1000 م
طريقة الحفر: حفر الألماس بالكورلاين السلكي
<< التطبيق
يشارك
وصف المنتج
>> الخصائص
>> جودة موثوقة
الأجزاء الرئيسية والمعدات المساعدة، بما في ذلك المحرك ومحرك الديزل والمضخة الهيدروليكية ومقلل السرعة وبعض الصمامات الرئيسية
والملحقات الهيدروليكية، كلها منتجات ذات علامات تجارية معروفة.
>> كفاءة عالية
عزم دوران كبير، قوة دافعة قوية، تصميم عقلاني وعملي، طريقة تحكم متقدمة وقضيب حفر بطول 6 أمتار (19.7 قدم)
تضمن الكفاءة العالية للتشغيل لجهاز الحفر.
>> حماية البيئة
محرك الديزل مصمم بشكل احترافي لتقليل الضوضاء والتلوث الآخر (الضوضاء لا يمكن أن تتجاوز 72 ديسيبل)، مما
يجعل الجهاز مناسباً للتشغيل في المناطق الحضرية.
>> توفير الطاقة
التقنية المتقدمة للتحكم بمستشعر الحمولة تساعد الجهاز على تقليل استهلاكه للقوة الدافعة وتصريف الحرارة
إلى أدنى حد ممكن.

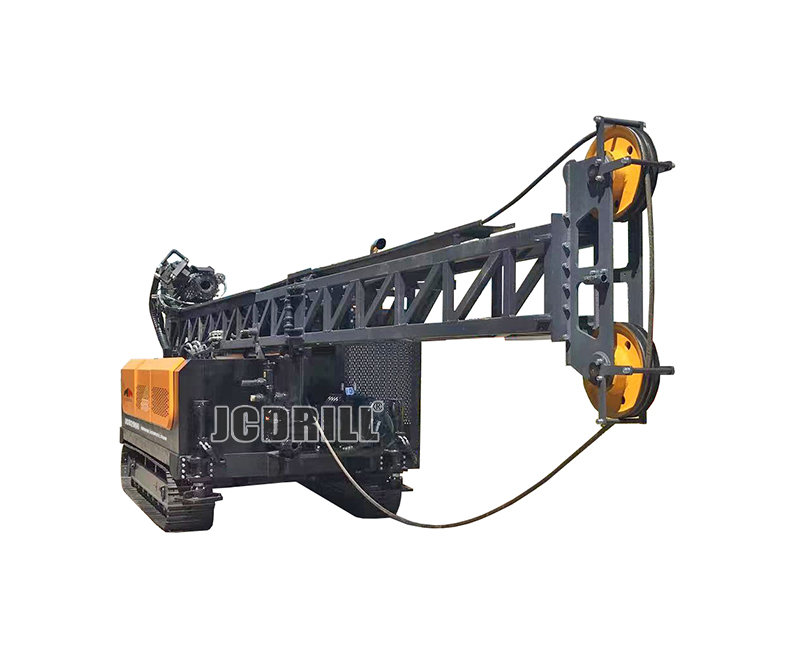

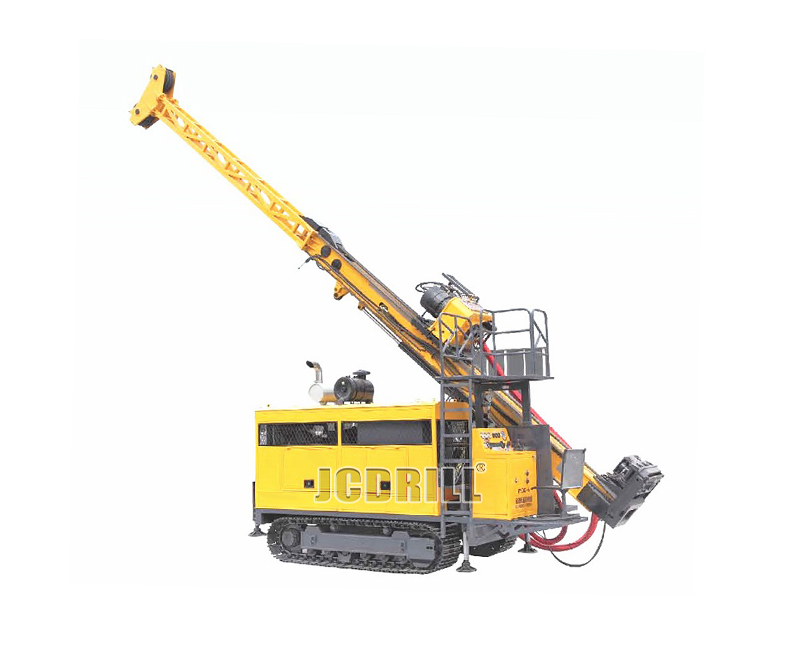

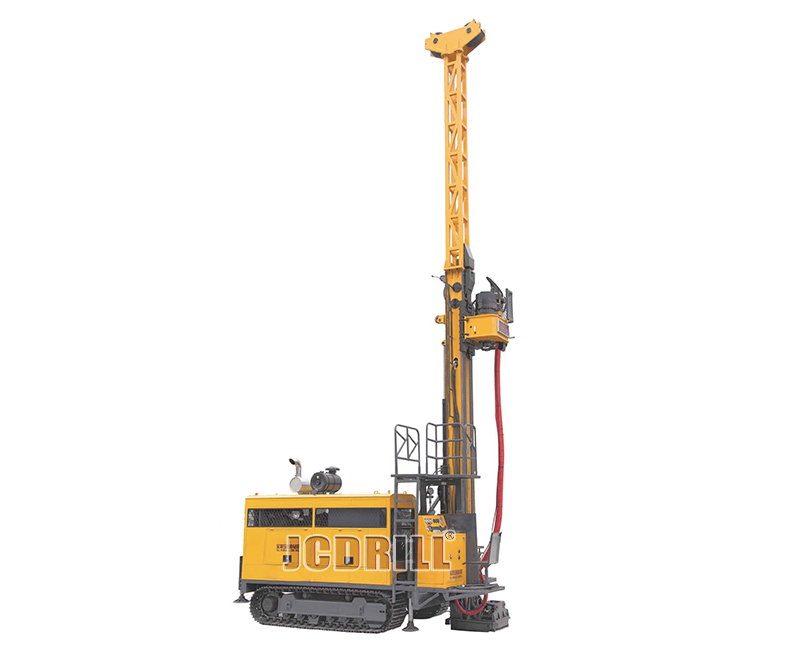

يتميز JCD2000 بمظهر خارجي متميز وبنية مضغوطة ووظيفة موثوقة ونظام تشغيل مرن.
كل هذه العوامل جعلت الجهاز الخيار الأفضل بين المنتجات المماثلة في كل من الأسواق المحلية والأجنبية.
>> المواصفات
| البند | المواصفات | البيانات | البند | المواصفات | البيانات |
| محرك الديزل | الطراز | كامينز 6CTA (مشحون توربينياً ومبرد بالماء المشحون) | سعة ونش الكابل | قوة الرفع (سلك واحد) | 15 kN(3372 رطل قوة) (أسطوانة عارية) |
| الإزاحة | 8.3 لتر (2.19 جالون أمريكي) | قطر السلك الفولاذي | 6 مم (0.24 بوصة) | ||
| القوة | 179 كيلو وات (240 حصان) | طول السلك الفولاذي | 2000 م (6560 قدم) | ||
| دورة في الدقيقة المقننة (إعداد المصنع) | 2200 دورة في الدقيقة | الصاري | ارتفاع الصاري | 11.2 م (37.74 قدم) | |
| قدرة الحفر | BQ | 2000 م (6560 قدم) | زاوية ضبط الصاري | 0°—90° | |
| NQ | 1600 م (5248 قدم) | زاوية الحفر | 45º عن الأفقي إلى 90º عمودي لأسفل | ||
| HQ | 1300 م (4264 قدم) | شوط التغذية | 3800 مم (150 بوصة) | ||
| PQ | 1000 م (3280 قدم) | شوط الانزلاق | 1100 مم (43.3 بوصة) | ||
| رأس الحفر | محرك الدوران | محرك هيدروليكي مزدوج | سحب التغذية | 22000 كجم (48510 رطل) | |
| -متغير وقابل للانعكاس | دفع التغذية | 11000 كجم (24255 رطل) | |||
| الصانع: ساور-دانفوس | مضخة الطين | النوع | مضخة ترددية ثلاثية المكابس | ||
| دورة في الدقيقة | تبديل مزدوج/ تغيير متدرج 0-1100 دورة في الدقيقة | الطراز | BW320 | ||
| النسب | الأول 8.776:1 | الشوط | 110 مم (4.3 بوصة) | ||
| الثاني 2.716:1 | حجم الإخراج | 320،230،165،118 لتر/دقيقة | |||
| فتاحة الرأس | طريقة انزلاق جانبي بدفع هيدروليكي | (84.5، 61، 44، 31 جالون أمريكي/دقيقة) | |||
| أقصى عزم دوران | 6400 N·m (4717 رطل قوة·قدم) | ضغط التفريغ | 4.0، 5.0، 6.0، 8.0 ميجا باسكال | ||
| قطر الثقب | 121 مم (4.76 بوصة) | (580، 725، 870، 1160 رطل/بوصة مربعة) | |||
| أقصى قدرة رفع للمغزل | 220 kN (49456 رطل قوة) | مشبك القدم | نطاق التثبيت | 55.5-117.5 مم (2.18-4.63 بوصة) | |
| أقصى قوة تغذية | 110 kN (24728 رطل قوة) | فتحة شاملة Ф154مم (6.06 بوصة) | |||
| المضخة الرئيسية | المضخة الهيدروليكية: | الصانع: دانفوس | أخرى | الوزن | 14000 كجم (30864 رطل) |
| مكبس محوري متغير الإزاحة ثلاثي | المضخة الأولى: 200 لتر/دقيقة عند 32 ميجا باسكال | أبعاد النقل (الطول × العرض × الارتفاع) | 6250×2240×2750مم | ||
| مع نظام استشعار الحمولة. | المضخة الثانية: 120 لتر/دقيقة عند 28 ميجا باسكال | (20.5×7.34×9.02 قدم) | |||
| المضخة الثالثة: 120 لتر/دقيقة عند 28 ميجا باسكال | طريقة النقل | جنزير فولاذي | |||
| سعة الونش الرئيسي | سرعة الرفع (سلك واحد) | 44م/دقيقة (أسطوانة عارية) | خزان الهيدروليك | السعة | 420 لتر (111 جالون أمريكي) |
| قوة الرفع (سلك واحد) | 120kN (26976 رطل قوة) | ||||
| قطر السلك الفولاذي | 22 مم (0.86 بوصة) | ||||
| طول السلك الفولاذي | 60 م (196.85 قدم) |
>> الشحن
