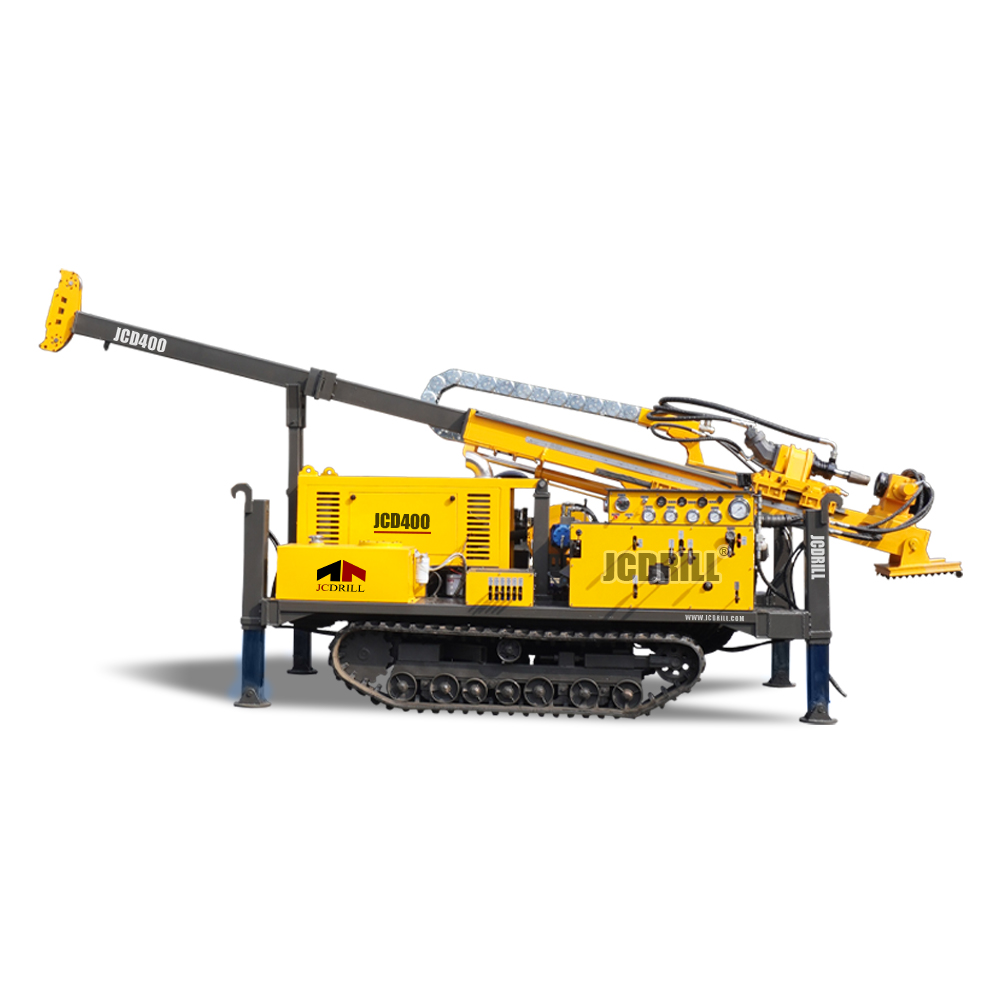

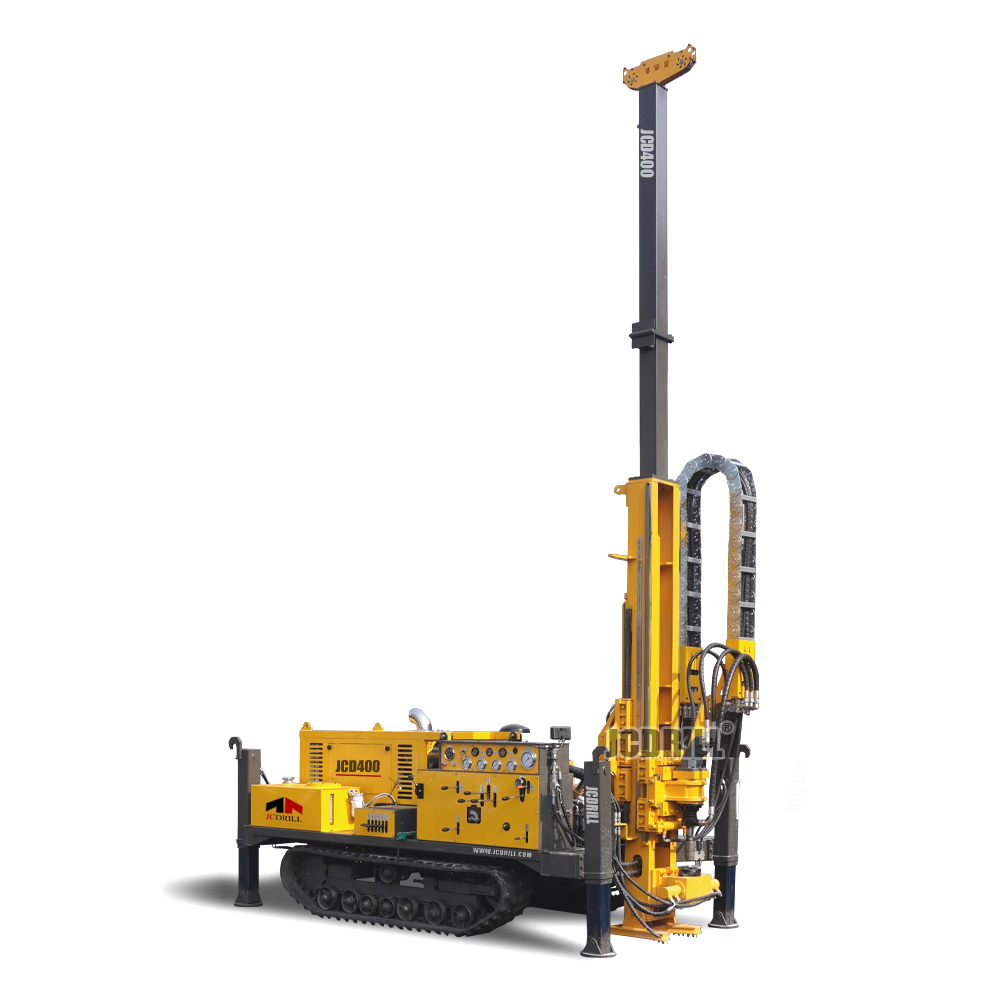

جهاز حفر تعدين الماس JCD400 لعينات الخام، جهاز حفر هيدروليكي محمول بالكامل

عمق الحفر: 400 300 100 م

القطر:14 مم

طريقة الحفر:الحفر الماسي بالأنبوب المزدوج

>> التطبيق

جهاز الحفر الهيدروليكي المحمول JCD400 هو نوع من أجهزة الحفر الخفيفة المصممة للاستكشاف الجيولوجي في المناطق النائية التي يصعب الوصول إليها. وهو مناسب بشكل أساسي للحفر الماسي بتقنية استخراج اللب بالأنبوب المزدوج.

استفسر الآن الدردشة الآن

وصف المنتج

يتكون جهاز الحفر من وحدة طاقة ديزل، ونظام هيدروليكي، ولوحة تحكم، وصاري، وونش رئيسي، وونش سلكي، ورأس حفر، ونظام تغذية، ومشبك قدم، وما إلى ذلك. جهاز الحفر يعمل بالكامل هيدروليكيًا لجميع وظائف استخراج اللب السطحي. التصميم الانشطاري يجعل الجهاز سهل التجميع والتفكيك، مما يسهل نقله إلى معظم المناطق التي يصعب الوصول إليها. يضمن الهيكل القوي بالإضافة إلى نظام التحكم الدقيق معدل اختراق عالٍ وموثوقية فائقة.

>> الخصائص

>> موديل هيدروليكي كامل ورأس حفر. يتم تحقيق دوران رأس الحفر بواسطة أربع مضخات هيدروليكية تعمل بمحركين ديزل؛ وهذا يجعل أيضًا نظام الأسطوانة الهيدروليكية للتغذية يحقق شوط التغذية الكامل بسرعات أعلى وأقل.

مع قابلية تفكيك جيدة. تم اعتماد تصميم من النوع المقسم للجهاز، بما في ذلك وحدة الطاقة، خزان الزيت الهيدروليكي، منصة التشغيل، وآلية التشغيل، أي قسم الحفر. لذلك فهي خفيفة الوزن ويمكن حملها بقوة بشرية أو حيوانية. يمكن تطبيق الجهاز وتشغيله في مساحة ضيقة لحفر الثقوب بزاوية 45°-90° بقدرة تكيف أقوى.

>> قدرة تكيف فنية قوية. بالإضافة إلى الحفر الماسي بتقنية استخراج اللب بالأسلاك، فإن لديها قدرة تكيف فنية قوية. وهي قابلة للتطبيق لمتطلبات الحفر والتغذية لأي طبقة أخرى.

>> المواصفات

البند		JCD400
محرك ديزل	الموديل	Cummins 4BTA3.9-C100
	الطاقة	74 كيلوواط (99 حصان)
	السرعة المقدرة (إعداد المصنع)	2200 دورة/دقيقة
قدرة الحفر	BQ	400م
	NQ	300م
	HQ	100م
رأس الحفر	دورة/دقيقة	100~160 دورة/دقيقة؛ 230~310 دورة/دقيقة
	دورة/دقيقة	380~550 دورة/دقيقة، 850~1100 دورة/دقيقة
	أقصى عزم دوران	2200 نيوتن متر
	أقصى قدرة رفع للمغزل	58 كيلو نيوتن
	أقصى قوة دفع	40 كيلو نيوتن
المضخة الأساسية	مضخة هيدروليكية	المضخة الأولى: 156 لتر/دقيقة عند 22 ميجا باسكال
		المضخة الثانية: 40 لتر/دقيقة عند 20 ميجا باسكال
		المضخة الثالثة: 13 لتر/دقيقة عند 20 ميجا باسكال
سعة الونش الرئيسي	قوة الرفع (سلك واحد)	55 كيلو نيوتن
	سرعة الرفع (سلك واحد)	0.45 متر/ث
	قطر السلك الفولاذي	14 مم
سعة ونش السلك	قوة الرفع (سلك واحد)	1200 كيلو نيوتن
	سرعة الرفع (سلك واحد)	2.45 متر/ث
	طول السلك الفولاذي	350م
الصاري	مسافة انزلاق الصاري	800 مم
	زاوية تعديل الصاري	0°—90°
	زاوية الحفر	45 درجة من الأفق إلى 90 درجة عمودياً لأسفل
	طول أنبوب الحفر	3000 مم
مضخة الطين	النوع	مضخة ترددية مكبس ثلاثي
مضخة الطين	الموديل	BW160
أخرى	الوزن (نوع المنصة)	5500 كجم
	الأبعاد (طول×عرض×ارتفاع)	5600×2200×2400 مم
	طريقة النقل	زاحف
