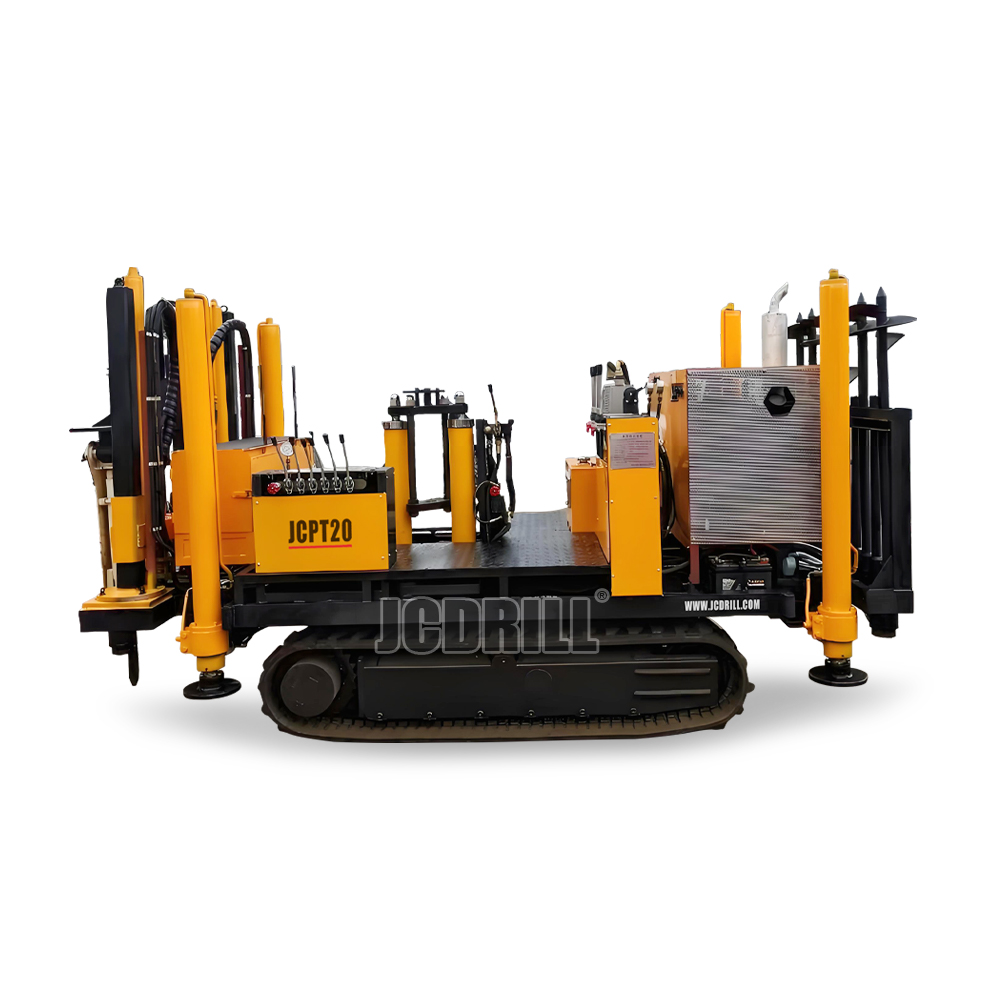

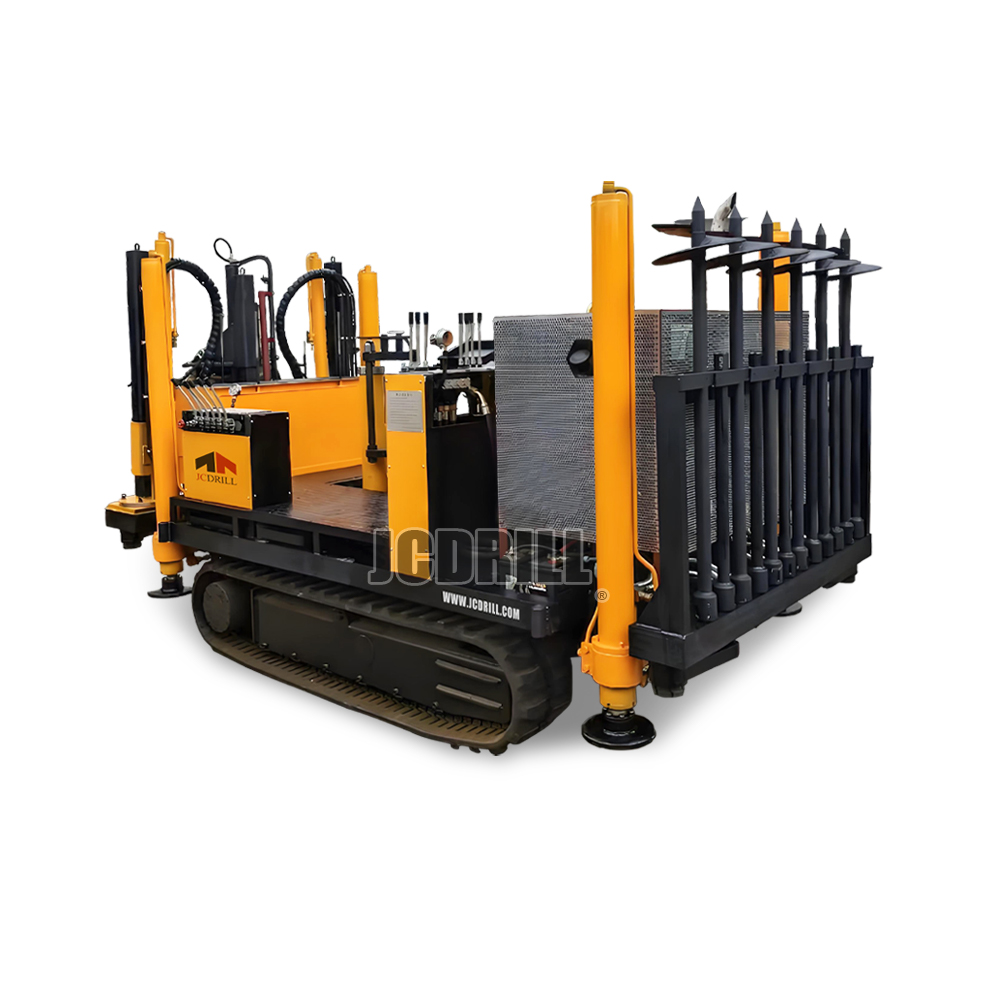

مركبة CPT المجنزرة JCPT-20: سهولة وصول ودقة لا مثيل لها

الحل الهجين الأمثل لاختبار اختراق المخروط على الطرق الوعرة وداخلها

تشير مركبة CPT المجنزرة JCPT-20 إلى جهاز اختبار اختراق المخروط (CPT) المركب على جنازير، مصمم لإجراء تحقيقات التربة في البيئات الصعبة وعلى الطرق الوعرة حيث لا يمكن للمركبات ذات العجلات المرور. توفر مركبات CPT المجنزرة هذه ضغطًا أرضيًا أقل، وثباتًا متزايدًا على التضاريس الناعمة أو غير المستوية، وقدرة أكبر على الحركة، مما يسمح بجمع بيانات CPT بكفاءة في مواقع مثل التربة الناعمة وحقول الرمل والمناطق الموحلة.

>> الخصائص

>>ثبات فائق وضغط أرضي منخفض: يقلل نظام الجنزير من حمل العجلات بنسبة 60-70%، مما يتيح التشغيل الآمن على التربة شديدة النعومة.

>>التشغيل بالتحكم عن بعد: المناورة وإجراء الاختبارات من مسافة آمنة في الظروف الخطرة أو غير المستقرة.

>>مقياس اختراق مدمج عالي السعة: يتميز بمقياس اختراق 200 كيلونيوتن الشهير كمعيار.

>>اكتساب بيانات متقدم: مجهز بالكمبيوتر المصغر DN-W1 المتطور لسلامة بيانات لا مثيل لها.

نظام CPT قوي وموحد

>> المواصفات الفنية الرئيسية للكمبيوتر المصغر DN-W1 للاختبارات الموقعية：

>> تستخدم الوحدة الرئيسية متحكمًا دقيقًا 16 بت منخفض الطاقة وعالي الأداء (MSP430F5437A) كمركز للتحكم، مع ذاكرة فلاش بسعة 256 كيلوبايت لتخزين البرامج، وذاكرة وصول عشوائي ثابتة بسعة 16 كيلوبايت لمعالجة البيانات، وذاكرة فلاش بسعة 16 ميجابايت لتخزين بيانات الاستحواذ.

>> يتميز بشاشة TFT LCD مقاس 7 بوصات بمساحة عرض 156 × 89 مم.

>> ثلاثة قنوات إدخال تفاضلية، لكل منها نطاق قياس من -20 ملي فولت إلى +20 ملي فولت.

>> الخطأ الخطي لنظام قياس درجة الحرارة: ≤ ±0.1%.

>> فاصل أخذ العينات للعمق: 10 سم.

>> متوافق مع مجسات خارجية ذات تكوينات مختلفة، بما في ذلك مجسات اختبار اختراق المخروط (CPT)، ومجسات CPT ثلاثية الجسور لضغط المسام، ومجسات الموجات الصوتية متعددة الوظائف، ومجسات القص الدوار بمواصفات مختلفة.

>> سعة تخزين البيانات الداخلية: 4096 وحدة تخزين، تدعم ما يصل إلى 1024 مجموعة بيانات وبحد أقصى 350 بئرًا.

>> استهلاك الطاقة: حوالي 2 واط عند استخدام البطاريات الداخلية؛ حوالي 2.5 واط عند استخدام مصدر طاقة خارجي.

>> الطاقة الداخلية: بطارية ليثيوم 7.4 فولت 5200 مللي أمبير.

>> أبعاد المضيف: 268 × 168 × 45 مم؛ وزن المضيف: حوالي 960 جرام.

＞＞مجس اختبار اختراق المخروط البيزوكوي WJUT-Type：

>> نوع المجس: مستشعرات من نوع القوة والضغط، مبدأ مقياس الضغط المقاوم.

>> المواصفات الفنية لمستشعر قوة المجس (قياس qc, fs, أو Ps) هي نفسها لمجسات WKT أحادية الجسر وثنائية الجسر.

>> نطاق قياس مستشعر ضغط المسام: 0-2 ميجاباسكال.

>> دقة قياس مستشعر ضغط المسام: الأخطاء الخطية والتخلفية والتكرارية والعودة إلى الصفر كلها أقل من 0.5% من النطاق الكامل (F.S.).

>> انحراف الصفر في درجة الحرارة لا يزيد عن 0.5% F.S./10°C.

>> مقاومة الجسر 350 أوم، مقاومة عزل الجسر أكبر من 500 ميجا أوم.

>> أداء مقاومة الماء: تحت ضغط ماء 2 ميجاباسكال، يتم الحفاظ على الضغط لمدة 12 ساعة، ومقاومة عزل جسر المجس لا تقل عن 300 ميجا أوم.

>> التداخل المتبادل أثناء التشغيل بين المستشعرات داخل المجس أقل من 0.3% F.S.

>> يتم تركيب المرشح المسامي على الجزء الأسطواني من طرف المجس، بحيث يكون السطح السفلي للمرشح أقل من 3 مم من القطر الأسطواني للطرف.

>> المرشح المسامي مصنوع من مسحوق برونزي مُلبّد، مع صلابة وقوة كافيتين، ومعامل نفاذية في نطاق 1-3 × 10⁻⁶ سم/ثانية.

>> أثناء اختبار ضغط المسام بكامل النطاق، يكون معدل تغير حجم تجويف إجهاد المجس أقل من 0.1% من حجم التجويف.

>> نطاق درجة حرارة التشغيل لمستشعر ضغط المسام: -10°C إلى 45°C.
