طول أنبوب الحفر:3700 4305 مم
عمق الثقب:3365 3975 مم
النوع:حفر DTH (بأسفل الحفرة)، هيدروليكي، يعمل بمحرك، زاحف
>> مقدمة
يشارك
وصف المنتج
>>الخصائص
>> يوفر جهاز الحفر رؤية جيدة للمشغل: التصميم المتوازن والشاسيه المفصلي ذو الدفع الرباعي يضمن القيادة السريعة والآمنة في النفق الضيق.
>> يتم استخدام المكبس المتدرج للحفر الصخري عالي التردد، وهذا يمكن أن يحسن كفاءة نقل موجة الصدمة وسرعة الحفر ويقلل من استهلاك أدوات الحفر ويجعله في حالة جيدة؛
>> المساحة الكبيرة والوظائف التلقائية تمكن السائق من التركيز على الحفر بطريقة آمنة وسريعة ودقيقة. يتم الاحتفاظ بجميع الأجزاء ذات الصلة في حماية جيدة، وفي الوقت نفسه الصيانة بسهولة.
>>المواصفات
| >>18U جهاز حفر هيدروليكي | >>نظام المياه | |||
| محول الساق | TR38 | مضخة معززة للمياه | CDL8-16 | |
| الارتفاع فوق مركز الحفر | 89مم | أقصى سعة لمضخة معززة للمياه | 100 لتر/دقيقة | |
| قوة التأثير | 18كيلوواط | الحد الأدنى لضغط مدخل المياه | 2 بار | |
| معدل التأثير | 57 هرتز | >>المحرك | ||
| الضغط الهيدروليكي | 220 بار | محرك ديزل Cummins | ||
| نظام الدوران | دوران منفصل | القدرة المقدرة عند 2300 دورة في الدقيقة | 71 كيلوواط | |
| سرعة الدوران | 145 دورة/دقيقة | العزم عند 1500 دورة في الدقيقة | 340 نيوتن متر | |
| أقصى عزم دوران | 1050 نيوتن متر | >>الناقل | ||
| استهلاك هواء التشحيم عند 3 بار | 5 لتر/ث | توجيه مفصلي | زاوية توجيه ±35 درجة | |
| استهلاك الماء | 25 لتر/دقيقة | مقعد ثابت للسير | ||
| الوزن | 185 كجم | دفع رباعي | ||
| >>أنظمة التغذية من السلسلة T | نظام توجيه هيدروستاتيكي | |||
| JCA | JCB | المحور الأمامي | Yunyu | |
| الطول الكلي | 5350 مم | 5915 مم | المحور الخلفي | Yunyu، +8 درجات تذبذب |
| طول قضيب الحفر | 3700 مم | 4305 مم | >>النظام الكهربائي | |
| عمق الثقب | 3365 مم | 3975 مم | إجمالي القدرة المركبة | 125 كيلوواط |
| الوزن، شامل الحفر، كجم | 595 كجم | 620 كجم | المحركات الرئيسية | 2 × 55 كيلوواط |
| قوة التغذية | 15 كيلو نيوتن | 15.0 كيلو نيوتن | الجهد | 380 فولت (قابل للتخصيص) |
| >>الذراع التلسكوبي | التردد | 50 هرتز | ||
| تمديد التغذية | 1250 مم | >>الأبعاد والوزن | ||
| تمديد الذراع | 1250 مم | العرض | 2100 مم | |
| الحفاظ على التوازي | كامل | الارتفاع مع الكابينة | 3073 مم | |
| دوران التغذية | 360 درجة | ارتفاع السقف لأعلى/لأسفل | 3073/2473 مم | |
| أقصى زاوية رفع | +53 درجة/-30 درجة | الطول مع أنظمة التغذية HTB | 12617 مم | |
| أقصى زاوية تأرجح | ±35 درجة | الخلوص الأرضي | 275 مم | |
| الوزن، الذراع فقط | 1850 كجم | الإجمالي | 19000 كجم | |
| >>نظام الهواء | ||||
| سعة الضاغط، بحد أقصى عند 7 بار 1.2 متر/دقيقة مقياس ضغط الهواء | ||||

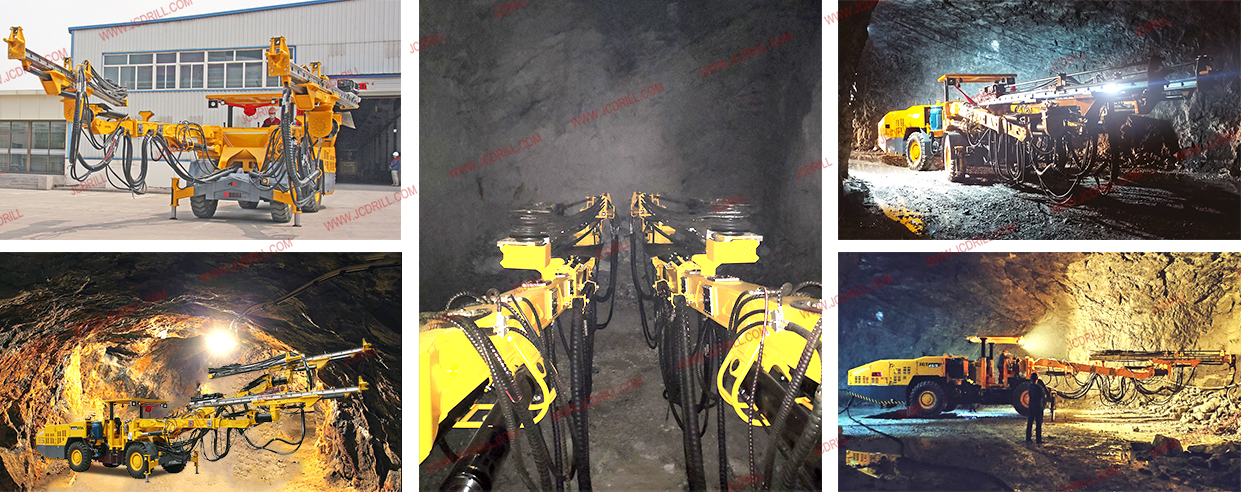

>>الشحن والمشاريع
