أنواع منصات الحفر

تُستخدم أجهزة الحفر الدوراني لمعظم عمليات الحفر اليوم. يتم حفر الثقب عن طريق تدوير لقمة الحفر وتطبيق قوة سفلية. بشكل عام، يتم تدوير لقمة الحفر عن طريق تدوير سلسلة الحفر بأكملها، باستخدام طاولة دوارة أو وحدة دفع علوية (Top drive) على السطح، ويتم تطبيق القوة السفلية على لقمة الحفر باستخدام أنبوب سميك ثقيل الجدران، يسمى أطواق الحفر (drill collars)، في سلسلة الحفر فوق لقمة الحفر.

تُرفع المخلفات الناتجة عن الحفر إلى السطح عن طريق تدوير سائل الحفر إلى أسفل سلسلة الحفر، عبر لقمة الحفر، ثم إلى أعلى الفراغ الحلقي بين الثقب وسلسلة الحفر. تُفصل المخلفات عن سائل الحفر على السطح.

يمكن تصنيف أجهزة الحفر الدوراني إلى منصات برية ومنصات بحرية. الميزات الرئيسية للمنصات البرية هي سهولة النقل وعمق التشغيل الأقصى. تُبنى المنصات البرية بحيث يمكن نقل برج الحفر بسهولة وإعادة استخدامه لحفر ثقوب جديدة. تُركب المكونات المختلفة للمنصة على زلاقات (skid-mounted) بحيث يمكن نقل المنصة كوحدات وتوصيلها بسهولة. يتم تجميع برج الحفر القابل للطي (jackknife)، أو الكابولي (cantilever)، على الأرض باستخدام دبابيس ثم يُرفع كوحدة واحدة باستخدام معدات الرفع الخاصة بالمنصة.

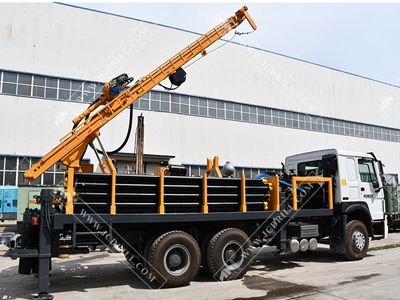

جهاز حفر آبار المياه الهيدروليكي الدوراني المثبت على شاحنة CSD300

يُركب الصاري المتنقل، المناسب لآبار الأعماق المتوسطة، عادة على شاحنات ذات عجلات أو مقطورات تدمج آلات الرفع والمحركات وأبراج الحفر كوحدة واحدة. يُرفع الصاري المتنقل المتداخل إلى الوضع الرأسي ثم يُمدد إلى ارتفاعه الكامل بواسطة مكابس هيدروليكية على الوحدة.

الميزات الرئيسية للمنصات البحرية هي سهولة النقل وأقصى عمق للتشغيل في المياه. تُستخدم صنادل الحفر الغاطسة بشكل عام للحفر في المياه الداخلية حيث لا يكون تأثير الأمواج شديدًا ويكون عمق المياه أقل من 20 قدمًا. تُجمع المنصة بأكملها على البارجة، وتُسحب الوحدة إلى الموقع وتُغرق عن طريق إغراق البارجة بالماء.

بمجرد اكتمال الحفر، يُضخ الماء من البارجة، مما يسمح بنقلها إلى الموقع التالي. بعد اكتمال البئر، يجب بناء منصة لحماية رأس البئر ودعم معدات الإنتاج السطحية.

 جهاز حفر لتفجير الصخور

عندما يكون عمق المياه أقل من حوالي 350 قدمًا، يمكن استخدام منصات الرفع (jackup). منصة الرفع هي جهاز حفر مدعوم بالقاع يستخدم أرجل معدنية. في الموقع، تُخفض الأرجل إلى القاع وتُرفع المنصة فوق مستوى الأمواج بواسطة رافعات هيدروليكية.

تُعد المنصات شبه الغاطسة (semisubmersible rigs) أكثر تكلفة من منصات الرفع، وبالتالي، تُستخدم غالبًا في أعماق مياه كبيرة جدًا بحيث لا يمكن تثبيتها في القاع. تستخدم المنصات شبه الغاطسة محركات كبيرة لتحديد موقع المنصة فوق الثقب ديناميكيًا. يمكن أن يوسع هذا بشكل كبير أقصى عمق للتشغيل في المياه. يميل شكل المنصات شبه الغاطسة إلى تخفيف حركة الأمواج بشكل كبير بغض النظر عن اتجاه الأمواج. يسمح هذا باستخدامها في المناطق التي يكون فيها تأثير الأمواج شديدًا.

النوع الثاني من السفن العائمة المستخدمة في الحفر البحري هو سفينة الحفر (drillship). تُصمم سفن الحفر بحيث تُركب معدات الحفر ونظام التثبيت على البرج المركزي. تُدار السفينة حول البرج المركزي باستخدام دافعات بحيث تواجه السفينة دائمًا الأمواج القادمة. يساعد هذا في تخفيف حركة الأمواج.
