أنواع منصات الحفر والهياكل

تعد منصات وهياكل الحفر معدات أساسية في صناعة النفط والغاز، والتعدين، واستكشاف الطاقة الحرارية الأرضية، وغيرها من المجالات التي تتطلب الحفر تحت السطح. وهي تأتي بأنواع وهياكل مختلفة، كل منها مصمم لطرق حفر وأعماق وتضاريس محددة. فيما يلي بعض الأنواع الشائعة لمنصات الحفر وهياكلها:

منصات الحفر البرية:

• منصات الحفر التقليدية: هذه منصات متعددة الاستخدامات تستخدم لحفر الآبار الضحلة إلى متوسطة العمق. تتكون من برج، ومعدات رفع (drawworks)، وصاري، ومكونات أخرى لعمليات الحفر والرفع.

• منصات الحفر المتنقلة: تم تصميم المنصات المتنقلة لسهولة النقل بين مواقع الحفر. يمكن أن تكون محمولة على شاحنات، أو مقطورات، أو مجنزرات.

• منصات محمولة على شاحنات: هذه المنصات مركبة على شاحنات لسهولة التنقل ومناسبة للحفر في المناطق النائية أو التي يصعب الوصول إليها.

• منصات مثبتة على زلاقات (Skid-Mounted): هذه المنصات مثبتة على إطار زلاقة لسهولة التركيب والتفكيك. وغالبًا ما تستخدم لحفر آبار مؤقتة.

• منصات الحفر بمساعدة سفينة دعم (Tender-Assisted): تتمركز هذه المنصات على منصة وتستخدم سفينة دعم منفصلة للإقامة والدعم اللوجستي.

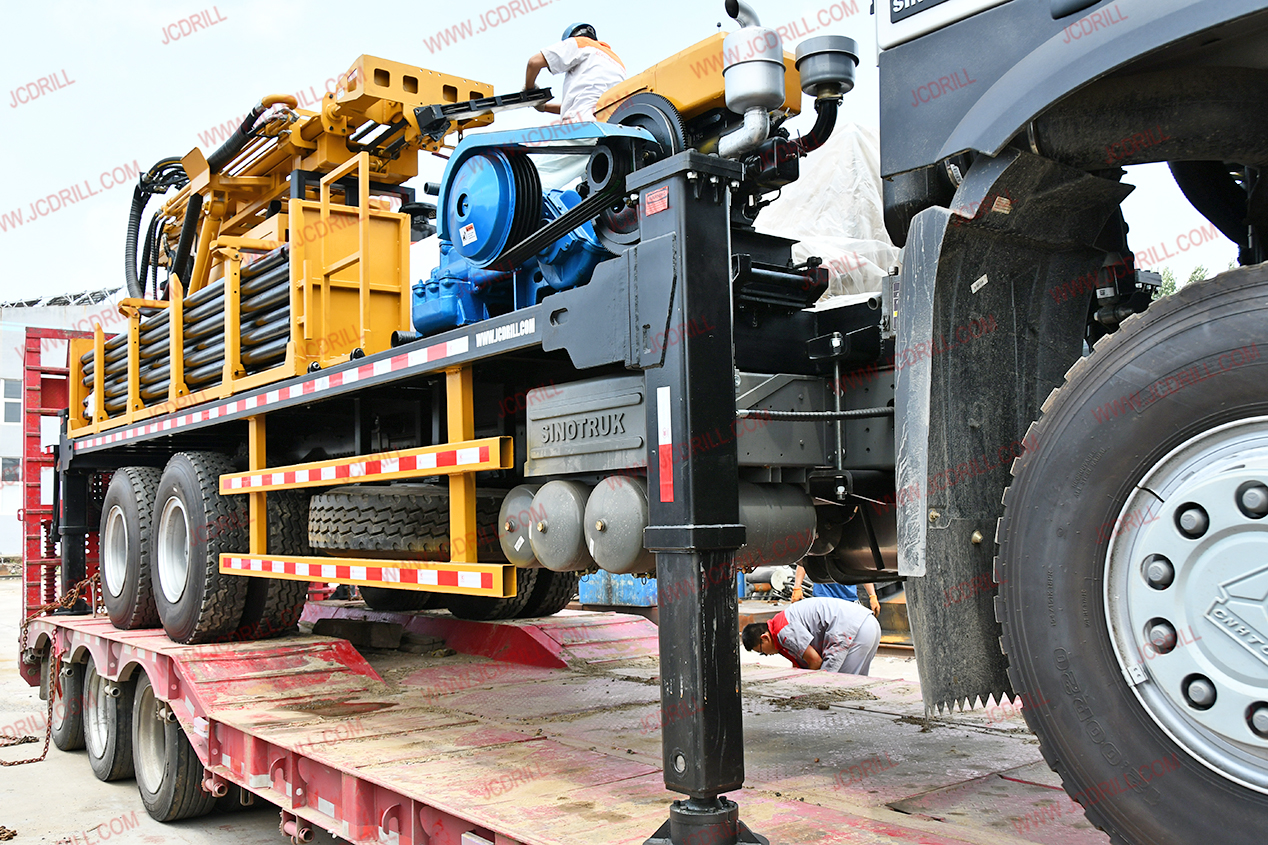

جهاز حفر آبار المياه CSD300 المثبت على شاحنة

منصات الحفر البحرية:

• منصات الرفع (Jack-up Rigs): تحتوي هذه المنصات على أرجل قابلة للتمديد يمكن أن تصل إلى قاع البحر. تستخدم في المياه الضحلة ويمكن سحبها إلى مواقع مختلفة.

• منصات شبه الغاطسة (Semi-Submersible Rigs): تطفو المنصات شبه الغاطسة على سطح الماء وتكون مغمورة جزئيًا. توفر استقرارًا في البحار الهائجة وتستخدم في الحفر بالمياه العميقة.

• سفن الحفر (Drillships): سفن الحفر هي سفن مزودة بمعدات حفر على متنها. تستخدم للحفر بالمياه العميقة ويمكن تحديد موقعها ديناميكيًا.

• منصات الغاطسة (Submersible Rigs): هذه المنصات مغمورة بالكامل وتستقر على قاع البحر. تستخدم للحفر في المياه العميقة جدًا.

• منصات ثابتة (Fixed Platform Rigs): المنصات الثابتة هي هياكل مثبتة بشكل دائم بقاع البحر. تضم معدات الحفر للحفر في المياه الضحلة.

منصات الحفر الاتجاهي:

• منصات الحفر الأفقي: تستخدم هذه المنصات للحفر أفقيًا في المكمن من بئر عمودية. تزيد من الاتصال بالمكمن، مما يزيد من الإنتاجية.

• منصات الحفر الاتجاهي: يمكن لهذه المنصات الحفر بزوايا مختلفة للوصول إلى أهداف محددة. تستخدم عادة للوصول إلى المكامن تحت الظروف الجيولوجية الصعبة.

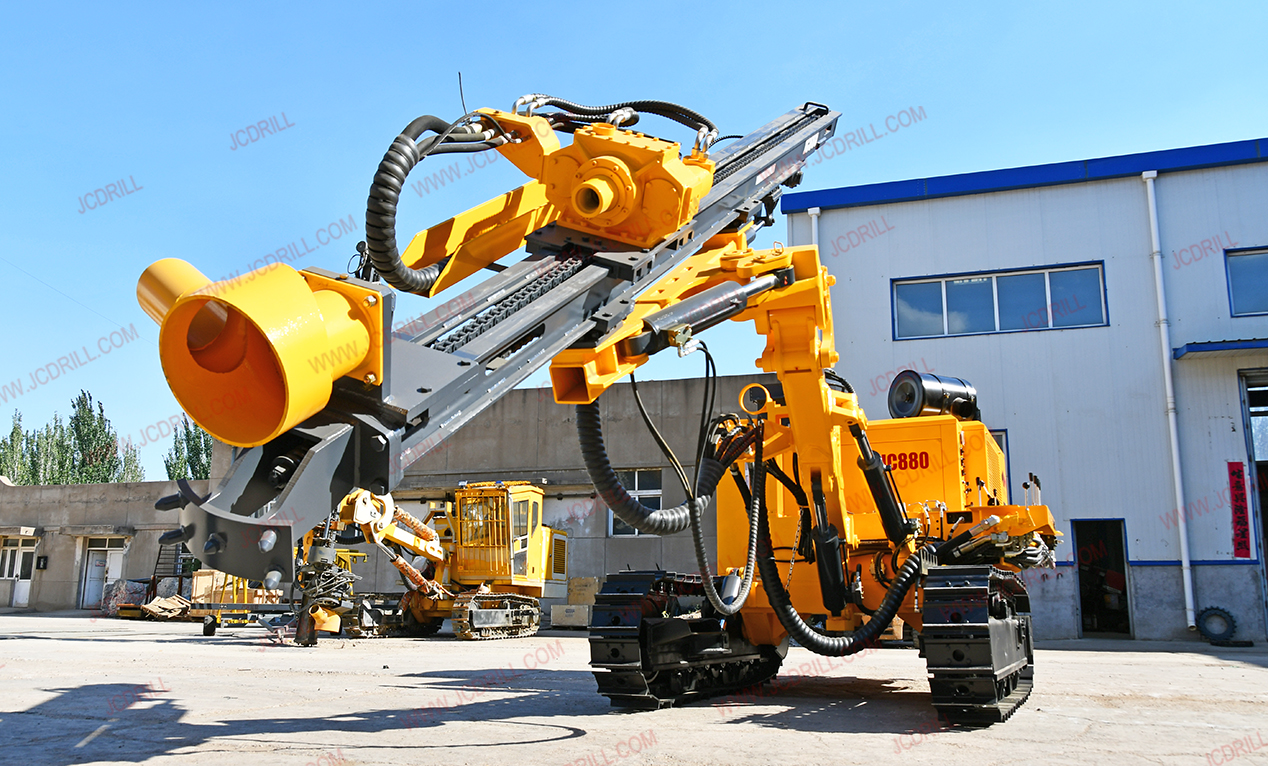

آلة حفر DTH

منصات الحفر الحراري الأرضي:

• منصات الحفر الحراري الأرضي: تم تصميم هذه المنصات لحفر آبار الطاقة الحرارية الأرضية للاستفادة من الحرارة المخزنة داخل قشرة الأرض. تتطلب معدات متخصصة للتعامل مع درجات الحرارة العالية التي تواجهها.

منصات حفر التعدين:

• منصات حفر ثقوب التفجير (Blasthole): تستخدم هذه المنصات في عمليات التعدين لحفر ثقوب للمتفجرات المستخدمة في تفجير الصخور.

• منصات حفر الاستكشاف: تستخدم منصات الاستكشاف لجمع عينات اللب والبيانات للتحليل الجيولوجي في مشاريع التعدين.

منصات الحفر بالكابلات (Cable Tool):

• منصات الحفر بالكابلات: تُعرف أيضًا بمنصات الطرق (percussion rigs)، وتستخدم هذه المنصات لقمة حفر ثقيلة متصلة بكابل لكسر التكوينات الصخرية. تستخدم عادة لحفر آبار المياه.

منصات الحفر الدوراني:

• منصات الطاولة الدوارة: تستخدم هذه المنصات طاولة دوارة لتدوير سلسلة الحفر. وهي مناسبة للحفر البري والبحري على حد سواء.

• منصات القيادة العلوية (Top Drive): تستخدم منصات القيادة العلوية نظامًا آليًا لتدوير سلسلة الحفر. توفر تحكمًا أكبر وتستخدم عادة في الحفر بالمياه العميقة.




هذه مجرد أمثلة قليلة للعديد من أنواع منصات الحفر والهياكل المتاحة. تم تصميم كل نوع لتلبية متطلبات حفر محددة، وتحديات تشغيلية، وظروف جيولوجية. يعتمد اختيار المنصة على عوامل مثل طريقة الحفر، وعمق الهدف، والتضاريس، والموارد المستخرجة.
