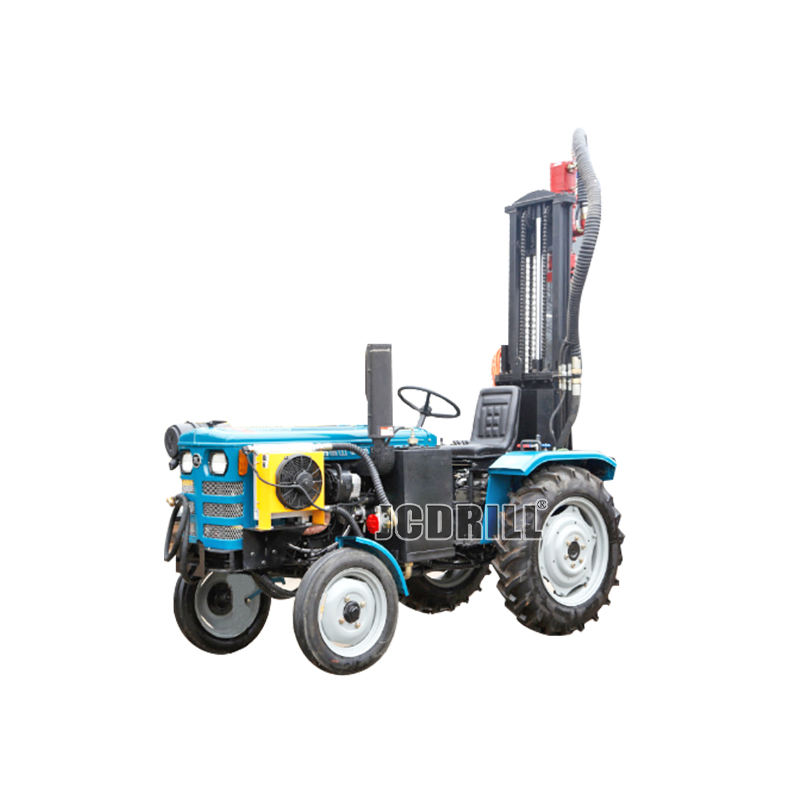

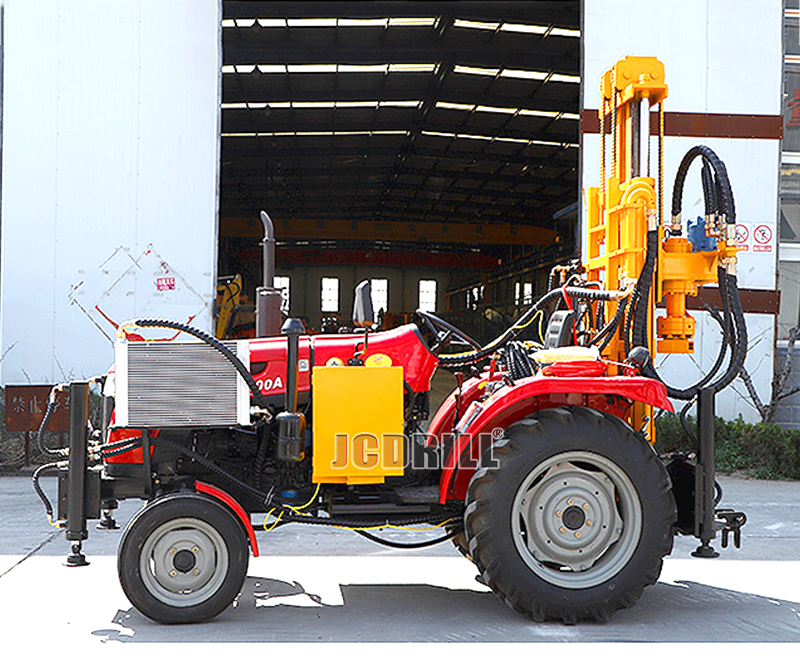

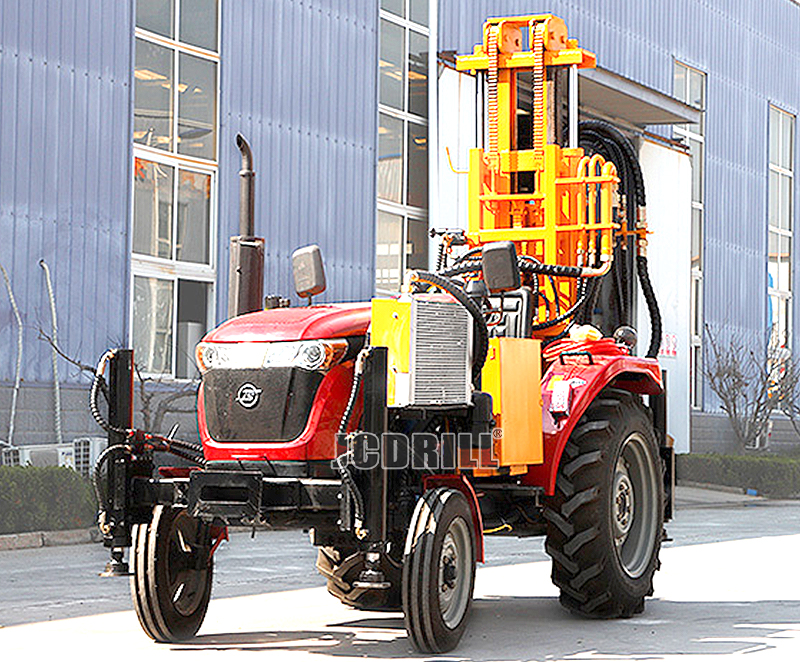

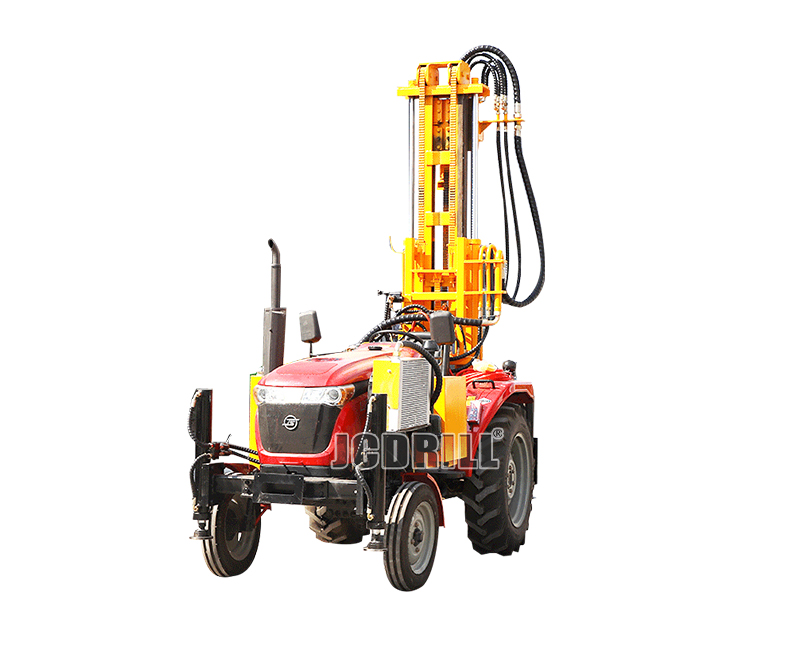

آلة حفر الجرارات المحمولة TD200 لآبار المياه

يستخدم جهاز الحفر محرك ديزل الجرار كقوة تشغيل للجهاز. الجزء العامل من جهاز الحفر مدمج مع الجرار. الجرار هو جهاز الحفر، وآلة النقل، وقوة تشغيل الجهاز. عند الذهاب إلى موقع العمل، يتمتع الجرار بقدرة نقل. يمكن تركيب ضاغط الهواء، مما يوفر استثمار مركبة النقل، ويخفض التكلفة ويجعل العمل أكثر ملاءمة. وهو مجهز أيضًا بدراجة ثلاثية العجلات لتحميل أنبوب الحفر. نظرًا لأن الهيكل صغير ومرن، فإن الجرار أكثر ملاءمة للقيادة والتشغيل في مختلف ظروف الطرق والمناسبات في البرية، والقرى، وما إلى ذلك. ويمكن لبيوت القرى والساحات الزراعية الدخول إلى البئر.

>> الخصائص

على وجه الخصوص، يمكنها الحفر في الطبقة الصخرية الصلبة ويمكنها العمل بكفاءة تحت مختلف التراكيب الجيولوجية. إنها الآلة الأكثر شيوعًا التي تلبي معظم متطلبات آلة الحفر المركبة القادرة على إكمال حفر آبار إمدادات المياه الريفية في الرواسب والصخور الصلبة. يبلغ وزنها حوالي 2600 كجم مما يسمح بسحبها بواسطة شاحنة صغيرة وهي مليئة بالميزات.

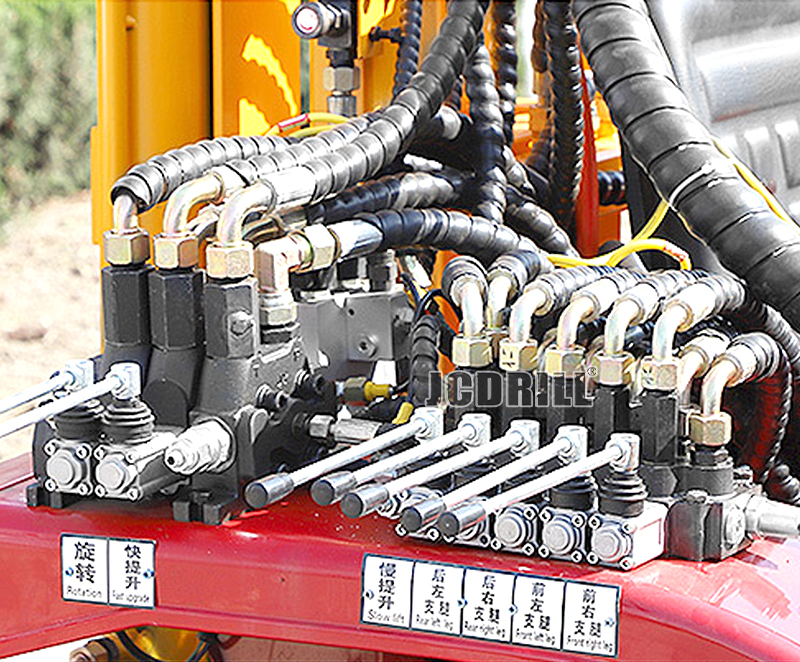

الآلة مدمجة في الهيكل ومريحة للحمل. تعتمد الآلة بأكملها على نظام دفع هيدروليكي كامل ولها معدل فشل منخفض. يحتوي تجميع البرج على آلية تعويض هيدروليكية. عندما يرتكز البرج على الأرض أثناء الإنشاء، تكون قدرة التحمل أكبر والاستقرار أعلى.

>> المواصفات

الوصف		TD200
عام	الجيولوجيا المحفورة	F=6-14
	عمق الحفر	0-200 م
	قطر الحفر	90 - 220مم
	نظام وعملية الحفر	هيدروليكي
	تجميع جهاز الحفر	وحدة كاملة واحدة، تعمل بالجرار
	قابلية التنقل	جرار بأربع عجلات
	أنبوب الحفر (القطر × الطول)	60/73/76*1500مم
	مضخة الطين (اختياري)	BW160/BW200/BW250
	مضخة الرغوة	اختياري
	الوزن	2600 كجم
نظام الدوران والتغذية	دفع الرأس العلوي بواسطة أسطوانة هيدروليكية عبر سلسلة شديدة التحمل.
	عزم الدوران	2400 نيوتن متر
	السرعة	60-115 دورة/دقيقة
	حركة الرأس	1.95 متر
	قدرة الرفع	10000 كجم
	قدرة الدفع للأسفل	6800 كجم
	سرعة الرفع - تغذية بطيئة	1.22 متر/دقيقة
	سرعة الرفع - تغذية سريعة	12.26 متر/دقيقة
	سرعة الدفع للأسفل - تغذية بطيئة	0-1.88 متر/دقيقة
	سرعة الدفع للأسفل - تغذية سريعة	0-16.90 متر/دقيقة
الجرار	النوع	جرار 4x2
	القوة	20كيلوواط، 2200 دورة/دقيقة
أنبوب الحفر	طول أنبوب الحفر	1.5 متر
	قطر أنبوب الحفر	60/73/76 مم
	السن	2 3/8 REG API
مضخة الطين (اختياري)	سعة التدفق	160/200/250 لتر/دقيقة
	أقصى ضغط تشغيلي	40 بار
النظام الهيدروليكي	سعة خزان الزيت الهيدروليكي	140 لتر
رافعة التثبيت	رافعة أمامية ورافعتا خلفيتان.
	النوع	هيدروليكي
	الشوط	350 مم
نظام الهواء	مزيت من نوع فنتوري لمثاقب الحفر بالأسفل.
	أقصى ضغط	25 بار
	سعة خزان الزيت	4 لتر
الأبعاد	الطول الإجمالي	3400 مم
	العرض الإجمالي	1350 مم
	الارتفاع الإجمالي	2150 مم
