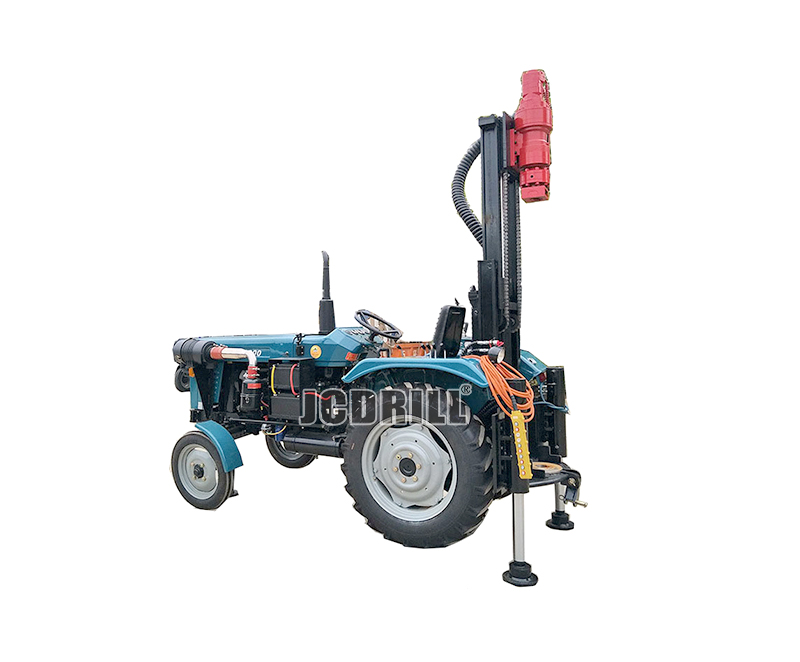

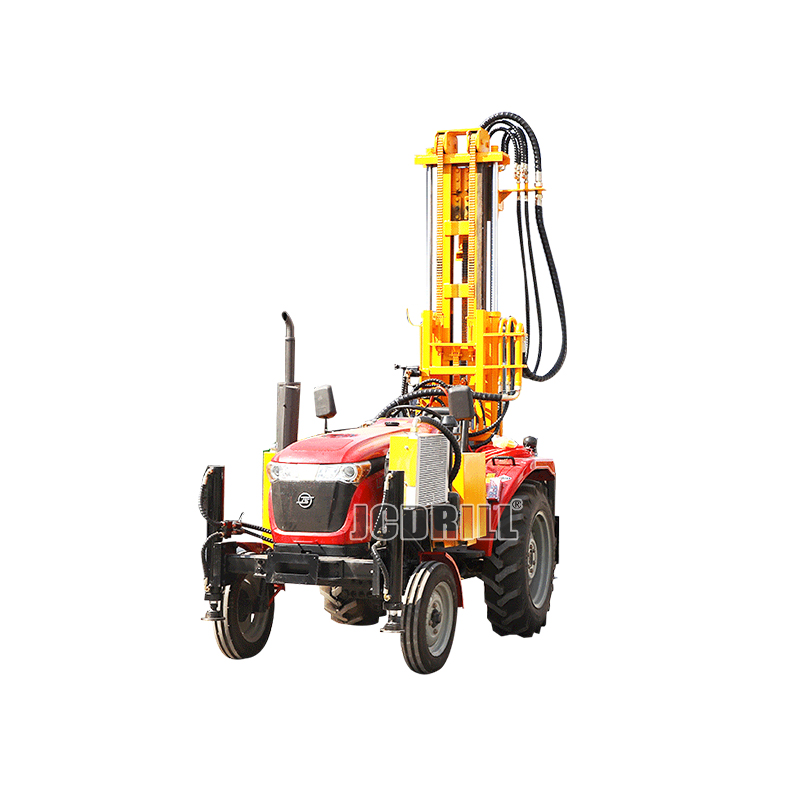

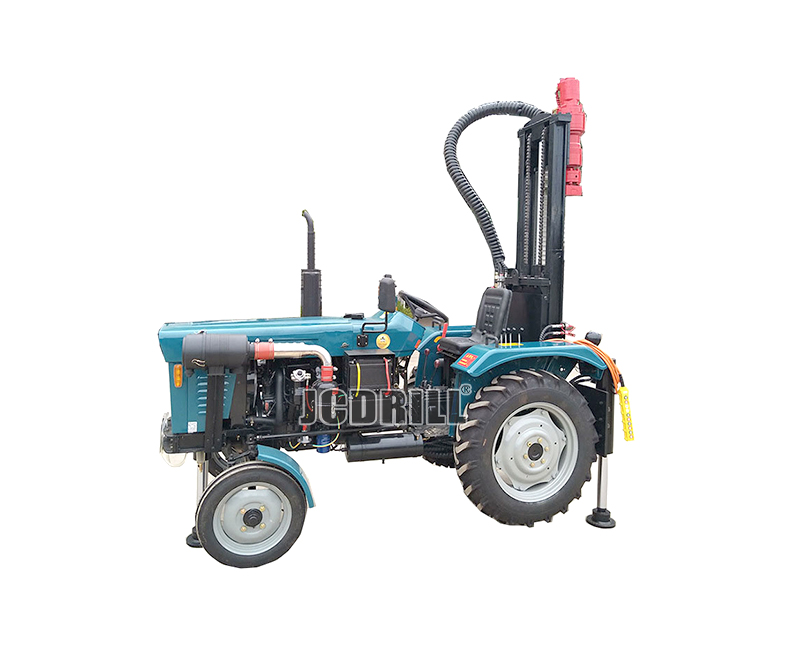

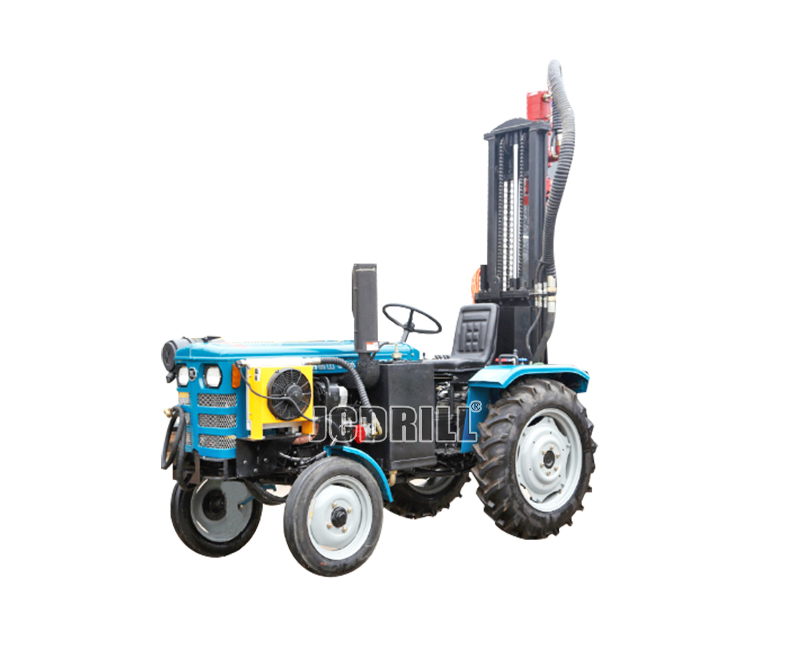

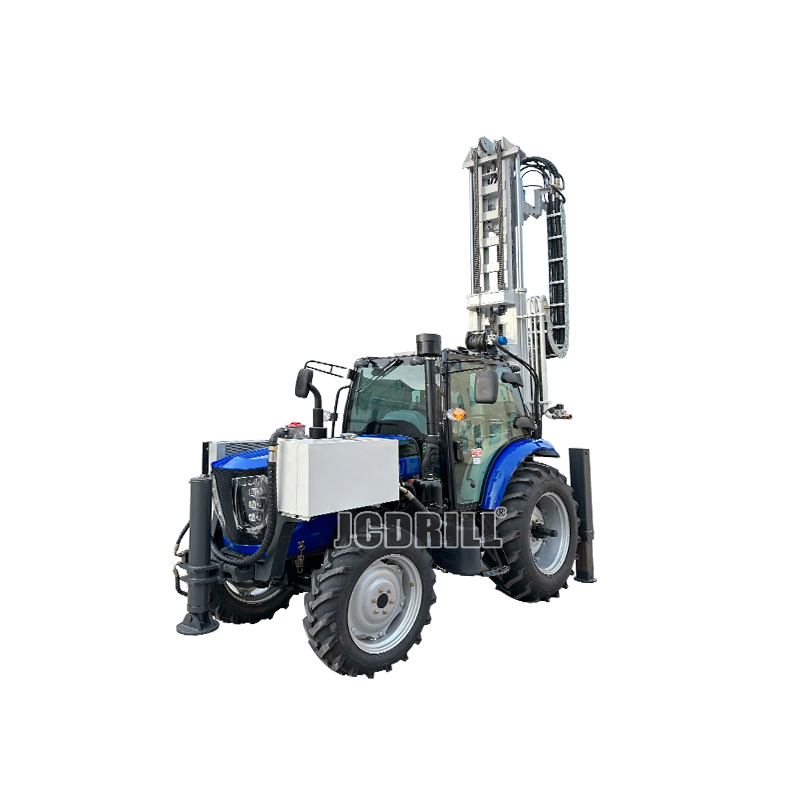

جهاز حفر آبار المياه الهوائي المثبت على الجرار TD100

يستخدم جهاز الحفر محرك ديزل الجرار كقوة تشغيل له. الجزء العامل من جهاز الحفر مدمج مع الجرار. الجرار هو جهاز الحفر، وآلة النقل، وقوة تشغيل جهاز الحفر. عند الذهاب إلى موقع العمل، يمتلك الجرار القدرة على النقل. يمكن تركيب ضاغط الهواء، مما يوفر استثمار مركبة النقل، ويقلل التكلفة ويجعل العمل أكثر راحة. وهو مجهز أيضًا بدراجة ثلاثية العجلات لتحميل أنبوب الحفر. نظرًا لأن الهيكل صغير ومرن، فإن الجرار أكثر ملاءمة للقيادة والتشغيل في مختلف ظروف الطرق والمناسبات في البرية، والقرى، وما إلى ذلك. ويمكن لبيوت القرى والساحات الزراعية الدخول إلى البئر.

>> الخصائص

على وجه الخصوص، يمكنها الحفر في الطبقة الصخرية الصلبة ويمكنها العمل بكفاءة تحت مختلف التراكيب الجيولوجية.

إن جهاز حفر آبار المياه المثبت على جرار هو الآلة الأكثر شيوعًا التي تلبي معظم المتطلبات لآلة حفر مدمجة قادرة على إكمال حفر آبار إمدادات المياه الريفية في الرواسب والصخور الصلبة. يبلغ وزنه حوالي 2200 كجم مما يسمح بسحبه بواسطة شاحنة صغيرة وهو مليء بالميزات.

الآلة مدمجة في الهيكل ومريحة للحمل. تعتمد الآلة بأكملها على نظام دفع هيدروليكي كامل ولها معدل فشل منخفض. يحتوي تجميع البرج على آلية تعويض هيدروليكية. عندما يرتكز البرج على الأرض أثناء الإنشاء، تكون قدرة التحمل أكبر والاستقرار أعلى.

>> المواصفات

الوصف		TD100
عام	الجيولوجيا المحفورة	F=6-14
	عمق الحفر	0-120 م
	قطر الحفر	90 - 180مم
	نظام وعملية الحفر	هيدروليكي
	تجميع جهاز الحفر	1 وحدة كاملة، تعمل بالجرار
	قابلية التنقل	جرار بأربع عجلات
	أنبوب الحفر (القطر × الطول)	60/73*1500مم
	مضخة الطين (اختياري)	BW160
	مضخة الرغوة	اختياري
	الوزن	2200 كجم
نظام الدوران والتغذية	دفع الرأس العلوي بواسطة أسطوانة هيدروليكية عبر سلسلة شديدة التحمل.
	عزم الدوران	1400 نيوتن متر
	السرعة	60-120 دورة/دقيقة
	حركة الرأس	1.95 متر
	قدرة الرفع	7700 كجم
	قدرة الدفع للأسفل	5000 كجم
	سرعة الرفع - تغذية بطيئة	1.22 متر/دقيقة
	سرعة الرفع - تغذية سريعة	12.26 متر/دقيقة
	سرعة الدفع للأسفل - تغذية بطيئة	0-1.88 متر/دقيقة
	سرعة الدفع للأسفل - تغذية سريعة	0-16.90 متر/دقيقة
الجرار	النوع	جرار 4x2
	الطاقة	24كيلوواط
أنبوب الحفر	طول أنبوب الحفر	1.5 متر
	قطر أنبوب الحفر	60/73 مم
	السن	2 3/8 REG API
مضخة الطين (اختياري)	سعة التدفق	160 لتر/دقيقة
	أقصى ضغط تشغيلي	40 بار
النظام الهيدروليكي	سعة خزان الزيت الهيدروليكي	140 لتر
رافعة التثبيت	رافعة أمامية ورافعتا خلفيتان.
	النوع	هيدروليكي
	الشوط	350 مم
نظام الهواء	مزيت من نوع فنتوري لمثاقب الحفر بالأسفل.
	أقصى ضغط	25 بار
	سعة خزان الزيت	4 لتر
الأبعاد	الطول الإجمالي	3150 مم
	العرض الإجمالي	1200 مم
	الارتفاع الإجمالي	2150 مم
