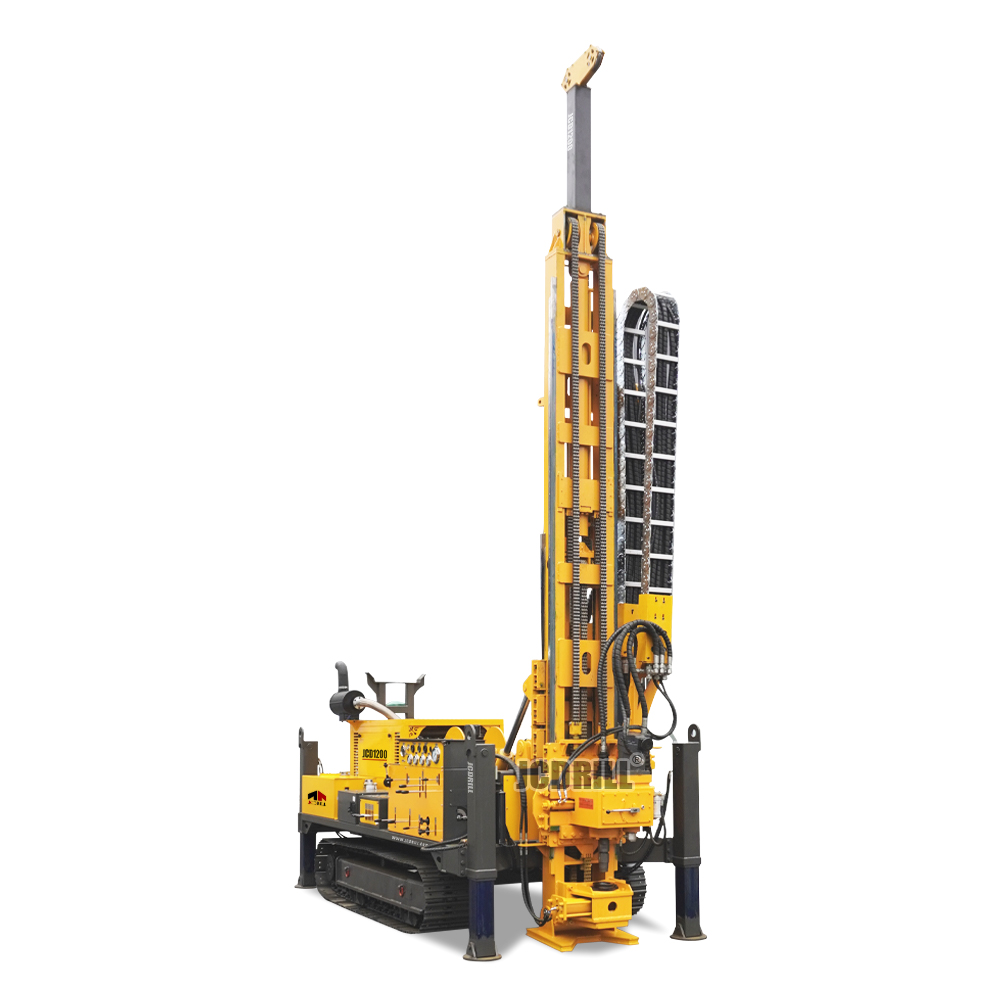

جهاز حفر الآبار الهيدروليكي JCD1200، جهاز حفر الآبار الجيولوجية

قطر الثقب: HTW-NTW-BTW

عمق الحفر:1500 1200 500 م

طريقة الحفر:الحفر الماسي بالأنبوب المزدوج

>> التطبيق

جهاز حفر اللب JCD1200 - إن جهاز حفر اللب الهيدروليكي الكامل والدوار الذي اعتمد تقنية الحفر الأساسي بالأسلاك قد أصبح النوع السائد من أجهزة الحفر للتنقيب عن الرواسب المعدنية الصلبة في المقاطعات المتقدمة في العالم. وهو أيضًا الاتجاه المتطور لتقنية ومعدات الحفر في الصين.

استفسر الآن الدردشة الآن

وصف المنتج

>> الخصائص

يمكن لهذا النوع من أجهزة الحفر أن يحل محل المنتجات المستوردة. يمكن تطبيقه على الاستكشاف والتنقيب في الجيولوجيا، المعادن، الفحم، البترول، الغاز الطبيعي، المياه الجوفية، وغيرها من الصناعات.

جهاز الحفر مجهز بمضخة تعمل بمحرك تسلسلي. تتم التغذية والرفع للرأس الدوار في هيكل الأسطوانة التي تدفع مباشرة، بشوط يبلغ 3.5 متر (11.5 قدم). يتم دفع دوران المغزل بمحرك واحد. يحتوي على أربع نقلات ميكانيكية لنطاق السرعات، ويمكن تعديل السرعة هيدروليكيًا بتغيير غير متدرج.

جهاز الحفر بسيط في الهيكل. خفيف وسهل النقل؛ الصاري يتميز بوظائف الانزلاق وملامسة الأرض؛ يتم رفع المغزل وخفضه بواسطة أسطوانة هيدروليكية؛ يمكن طيه للنقل وإعادة التموضع. فتحة المغزل ذات قطر كبير.

>> المواصفات

محرك ديزل لجهاز حفر اللب الهيدروليكي JCD1000	الموديل	Cummins 6BTA5.9-C180 (شاحن توربيني ومبرد مياه)
	الإزاحة	5.9 لتر (1.56 جالون أمريكي)
	الطاقة	132 كيلوواط (180 حصان)
	السرعة المقدرة (إعداد المصنع)	2200 دورة/دقيقة
قدرة الحفر لجهاز الحفر الجيولوجي الهيدروليكي	جهاز حفر اللب الهيدروليكي BQ	1000م (3280 قدم)
	جهاز حفر اللب الهيدروليكي NQ	700م (2296 قدم)
	جهاز الحفر الجيولوجي HQ	500م (1640 قدم)
	جهاز الحفر الجيولوجي الهيدروليكي PQ	300م (984 قدم)
	محرك الدوران	محرك هيدروليكي-متغير الشركة المصنعة: SAUER-DANFOSS
	دورة/دقيقة	أربع نقلات / تغيير بدون خطوات 0-1100 دورة/دقيقة
	النسب	الأولى 14.422:1 الثانية 8.171:1 الثالثة 4.519:1 الرابعة 2.652:1
رأس الحفر JCD1000 لجهاز الحفر الأساسي الهيدروليكي	فتاحة الرأس	نمط محور، يعمل يدويًا
	ظرف هيدروليكي (PQ)	يفتح هيدروليكيًا، تثبيت بنابض قرصي، قدرة تثبيت محورية مغلقة عادة تبلغ 222 400 نيوتن
	أقصى عزم دوران لجهاز الحفر الجيولوجي الهيدروليكي	3700 نيوتن متر (2727 رطل قدم)
	قطر التثبيت	121 مم (4.76 بوصة)
	أقصى قدرة رفع للمغزل	150 كيلو نيوتن (33720 رطل)
	أقصى قوة تغذية لجهاز حفر اللب الهيدروليكي	60 كيلو نيوتن (13480 رطل)
	مضخة هيدروليكية بمكبس محوري بإزاحة متغيرة، مضخة ثلاثية لدفع الدوار، ونش مضخة الطين ورافعات التسوية. مع نظام استشعار الحمل.	الشركة المصنعة: DANFOSS المضخة الأولى: 148 لتر/دقيقة عند 31.5 ميجا باسكال المضخة الثانية: 120 لتر/دقيقة عند 28 ميجا باسكال المضخة الثالثة: 50 لتر/دقيقة عند 16 ميجا باسكال
	سعة جهاز حفر اللب الهيدروليكي JCD1000	310 لتر (82 جالون أمريكي)
	قوة الرفع (سلك واحد)	57 كيلو نيوتن (12814 رطل) (أسطوانة فارغة)
	سرعة الرفع (سلك واحد)	38-70 متر/دقيقة (أسطوانة فارغة)
ونش الحفر الجيولوجي الهيدروليكي	قطر السلك الفولاذي	18 مم (0.71 بوصة)
	طول السلك الفولاذي	50 متر (164 قدم)
	قوة الرفع (سلك واحد)	1200 كجم (2646 رطل) (أسطوانة فارغة)
	سرعة الرفع (سلك واحد)	60-90 متر/دقيقة (أسطوانة فارغة)
	قطر السلك الفولاذي	5.3 مم (0.2 بوصة)
		1000 متر (3280 قدم)
	ارتفاع الصاري	9.6 متر (31.49 قدم)
	صاري	0°—90°
	زاوية تعديل طول السلك الفولاذي	0°—90°
	زاوية الحفر	45 درجة من الأفق إلى 90 درجة عموديًا للأسفل
	قوة سحب التغذية	15000 كجم (33075 رطل)
الصاري	دفع التغذية	6000 كجم (13230 رطل)
	سحب القضيب	3 م أو 6 م (9.84 قدم أو 19.68 قدم)
	شوط التغذية	3500 مم (137.80 بوصة)
	شوط الانزلاق	600 مم (23.62 بوصة)
	النوع	مضخة ترددية بمكبس ثلاثي
مضخة الطين	الموديل	BW160/10
	الشوط	70 مم (2.76 بوصة)
	ضغط التفريغ	2.5، 4.0، 6.5، 10.0 ميجا باسكال (363، 580، 943، 1450 رطل/بوصة مربعة)
	نطاق التثبيت	55.5-110 مم (2.19-4.33 بوصة) عبر فتحة Φ154مم (6.06 بوصة)
	الوزن (نوع المنصة)	9300 كجم (20506 رطل)
أخرى	الأبعاد (طول×عرض×ارتفاع)	5100×2200×2650 مم (200×86.6×104.3 بوصة)
أخرى	طريقة النقل	زاحف
