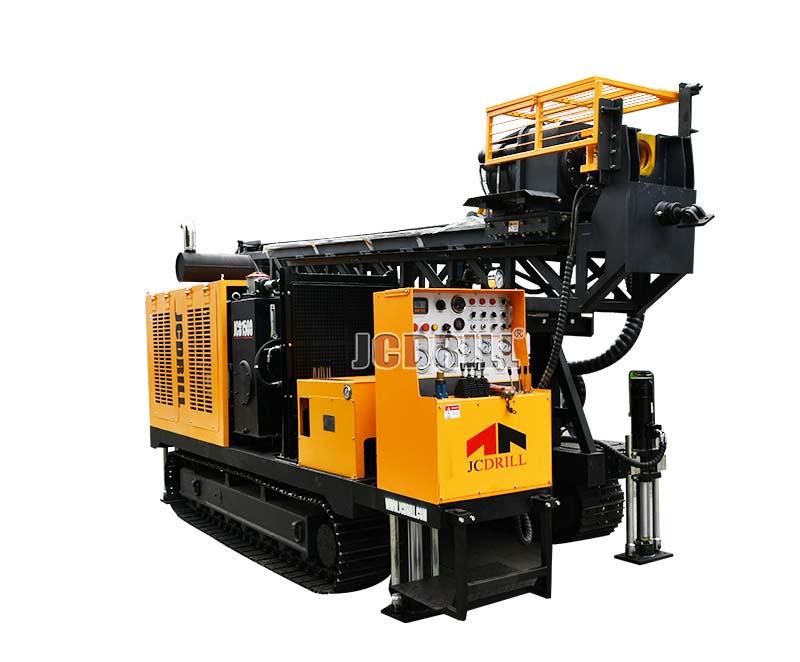

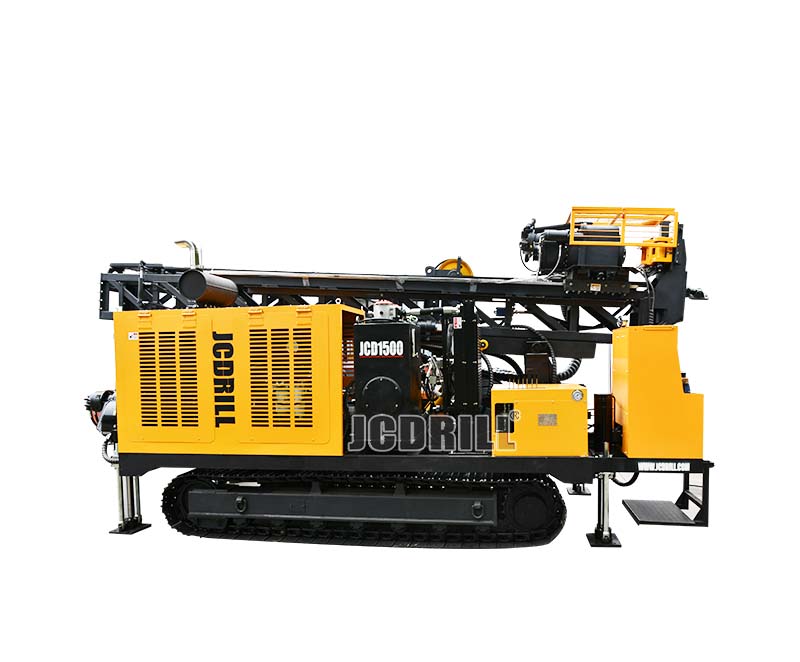

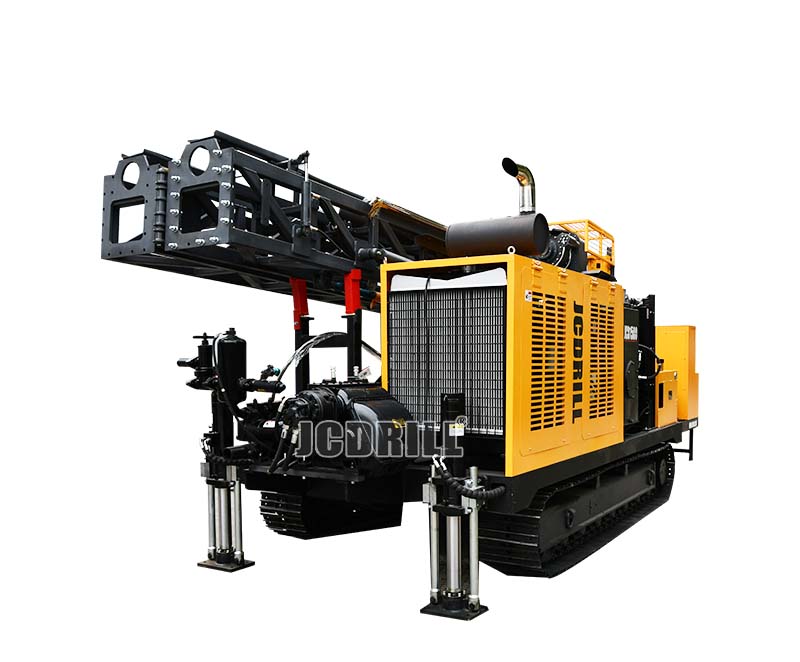

جهاز حفر استكشاف المعادن JCD1500 جهاز حفر سطحي

قطر الحفر: NQ,HQ,PQ

أقصى عمق حفر: 700، 1000، 1500م

طريقة الحفر:الحفر الماسي بالأنبوب المزدوج

>> التطبيق

جهاز الحفر الهيدروليكي المحمول JCD1500 هو نوع من أجهزة الحفر الخفيفة المصممة للاستكشاف الجيولوجي في المناطق النائية التي يصعب الوصول إليها. وهو مناسب بشكل أساسي للحفر الماسي بتقنية استخراج اللب بالأنبوب المزدوج. يتكون الجهاز من وحدة طاقة ديزل، ونظام هيدروليكي، ولوحة تحكم، وصاري، وونش رئيسي، وونش سلكي، ورأس حفر، ونظام تغذية، ومشبك قدم، وما إلى ذلك.

استفسر الآن الدردشة الآن

وصف المنتج

يمكن تشغيل جهاز الحفر JCD1500 في الطبقات غير المتماسكة، ويمكن تصريف الخبث بالوحل، وهو مناسب لحفر الظروف الجيولوجية المعقدة.

المحرك الرئيسي لجهاز الحفر هيدروليكي، والأرجل الهبوطية الأربعة وبرج الحفر يتم التحكم فيهما هيدروليكياً. كما أن نظام علبة النقل وقابض مضخة الطين يعملان هيدروليكياً.

<< الخصائص

<< هيدروليكي بالكامل ونموذج رأس الحفر. يتم تحقيق دوران رأس الحفر بواسطة مضخات هيدروليكية تعمل بمحركات ديزل؛ وهذا يجعل أيضًا نظام الأسطوانة الهيدروليكية للتغذية يحقق شوط التغذية الكامل في كل من السرعة الأعلى والأدنى.

<< وحدة تحكم مركزية مناسبة لكل عملية تحكم ومناورة. السحب والرفع السريع يقللان من الوقت المساعد ويعززان كفاءة العمل.

<< إنه جهاز حفر دوراني هيدروليكي بدوران اتجاهي. يمكن تجهيزه بمضخة طين BW250 التي تعتمد الملاط كسائل غسيل ويمكنه الحفر في الطين والرمل والصخور إذا تم تزويده بلقمة حفر مناسبة.

<< تأتي قوة جهاز الحفر من محرك CUMMINS بقوة 164 كيلو وات يدفع مضخة المكبس عالية الضغط ذات الإزاحة الكبيرة ويتميز بديناميكية قوية وأداء مستقر.

<< قابلية تفكيك جيدة. تم اعتماد تصميم الجهاز من النوع المقسم، بما في ذلك وحدة الطاقة، وخزان الزيت الهيدروليكي، ومنصة المناورة وآلية التشغيل، أي قسم الحفر، ويمكن تطبيق الجهاز وأداؤه في مساحة ضيقة لحفر حفرة بزاوية 45°－90° مع قدرة تكيف أقوى.

<< المواصفات

البند	المواصفات	الوحدة	JCD1500
عام	طريقة الحفر		حفر الألماس بالكورلاين السلكي
	عمق الحفر	م	700، 1000، 1500
	قطر الحفر		NQ, HQ, PQ
	نظام الحفر والتشغيل		هيدروليكي
	الحركة		زاحف فولاذي
	تعويض الصاري		قياسي
رأس القيادة	عزم الدوران	الترس 1 نيوتن متر	3930-1840
	عزم الدوران	الترس 2 نيوتن متر	2060-970
	السرعة	الترس 1 دورة في الدقيقة	10-520
	السرعة	الترس 2 دورة في الدقيقة	20-1000
برج الحفر	ارتفاع البرج	مم	9960
	سعة الحمولة	كجم	30000
	الحد الأقصى لطول أنبوب الحفر	م	6
	زاوية الحفر	°	45-90
	وضع التغذية		أسطوانة هيدروليكية
	شوط التغذية	مم	3500
	قوة التغذية	كيلو نيوتن	65
	قدرة الرفع	كيلو نيوتن	170
الرافعة الرئيسية	قطر الحبل السلكي	مم	20
	سعة البكرة	م	26
	قدرة الرفع - حبل مفرد	كيلو نيوتن	95
	قدرة الرفع - حبل مزدوج	كيلو نيوتن	190
	سرعة الرفع - حبل مفرد	م/دقيقة	40
	سرعة الرفع - حبل مزدوج	م/دقيقة	20
رافعة الكورلاين السلكي	قطر الحبل السلكي	مم	6
	سعة البكرة	م	1500
	قدرة الرفع	كيلو نيوتن	18
	سرعة الرفع	م/دقيقة	110-200
محرك الديزل	القوة	كيلو وات	164
محرك الديزل	النموذج		CUMMINS
أنبوب الحفر	طول أنبوب الحفر	م	3-6
أنبوب الحفر	قطر أنبوب الحفر		BQ, NQ, HQ, PQ
مضخة الطين	الحد الأقصى لسعة التدفق	لتر/دقيقة	250
مضخة الطين	الحد الأقصى لضغط التشغيل	ميجا باسكال	3
الوزن والأبعاد	الوزن	كجم	11000
الوزن والأبعاد	الحجم (الطول × العرض × الارتفاع)	مم	6500×2290×2550

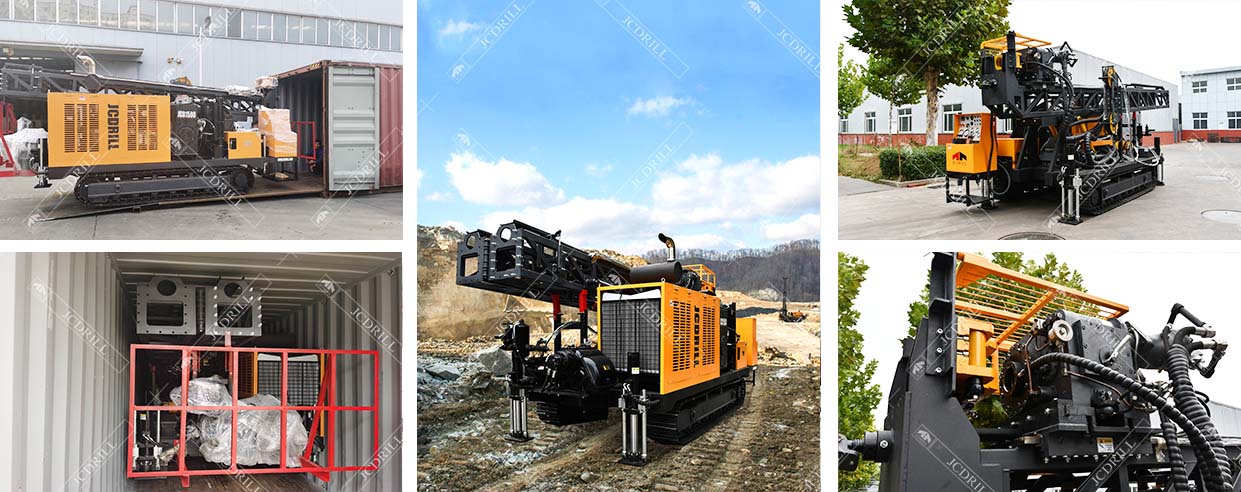

<< الشحن
